Description technique

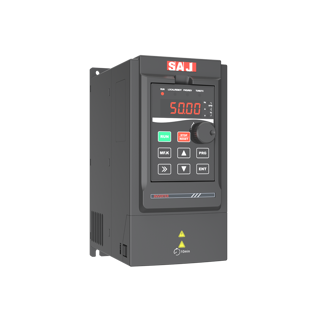

Variateur De Vitesse SAJ Solar PDS33 15 kW – Prix au Maroc
Le variateur de vitesse SAJ Solar PDS33 15 kW est un contrôleur de pompe solaire triphasé conçu pour piloter les moteurs asynchrones triphasés dans les installations de pompage photovoltaïque. Il intègre une technologie MPPT, le contrôle de vitesse et le démarrage progressif. Sa conception permet l’utilisation de l’énergie solaire avec une alimentation AC triphasée de secours, pour les applications agricoles, d’irrigation et d’approvisionnement en eau.
Le SAJ Solar PDS33 15 kW, référence officielle PDS33-4T015B-EH, est un variateur de vitesse dédié au pompage solaire. Il convertit l’énergie continue issue du champ photovoltaïque en courant alternatif destiné à l’alimentation d’un moteur asynchrone triphasé. Le contrôleur adapte la vitesse de fonctionnement de la pompe à la puissance solaire disponible.
Le PDS33 utilise un algorithme MPPT permettant de rechercher le point de puissance maximale du champ photovoltaïque. Le système fonctionne à vitesse variable afin d’adapter le fonctionnement de la pompe aux conditions d’ensoleillement. Le démarrage progressif réduit le courant de démarrage et contribue à limiter les contraintes mécaniques sur le moteur et le système de pompage.
Pour la référence PDS33-4T015B-EH, le champ photovoltaïque recommandé est compris entre 18 et 24 kW, avec une tension maximale à vide de 900 V DC et une plage de tension recommandée au point de puissance maximale de 500 à 750 V DC. Le contrôleur accepte également une alimentation AC triphasée de 380 à 480 V comme source de secours.
Le PDS33 prend en charge les moteurs asynchrones triphasés et intègre différentes fonctions de protection et de diagnostic : surtension, sous-tension, surtension transitoire, pompe bloquée, circuit ouvert, court-circuit, surchauffe et fonctionnement à sec. Il dispose également d’une protection contre la surcharge du moteur par limitation du courant.
Le système est particulièrement adapté aux installations de pompage solaire agricole, d’irrigation, de forage, de puits et d’alimentation en eau lorsque le réseau électrique est absent ou peu fiable. Le fabricant prévoit également la possibilité de gérer des dispositifs de contrôle de niveau d’eau et un flotteur de réservoir en option.
Fiche technique
Marque : SAJ
Série : PDS33
Modèle : PDS33-4T015B-EH
Référence : PDS33-4T015B-EH
Type de produit : Contrôleur de pompe solaire / variateur de vitesse
Technologie : MPPT, conversion DC/AC, contrôle de vitesse, démarrage progressif
Puissance nominale de sortie : 15 kW
Tension photovoltaïque maximale à vide : 900 V DC
Plage de tension recommandée au point MPP : 500–750 V DC
Puissance photovoltaïque recommandée : 18–24 kW
Alimentation AC de secours : 3PH 380–480 V
Courant AC maximal : 35 A RMS
Puissance et capacité VA : 21 kVA
Tension de sortie nominale : 3PH 0–380/480 V
Courant de sortie maximal : 32 A RMS
Fréquence de sortie : 0–50/60 Hz
Température ambiante de fonctionnement : -20 °C à 60 °C
Réduction de puissance : au-dessus de 45 °C selon les conditions
Refroidissement : par ventilateur
Humidité ambiante : ≤ 95 % RH
Dimensions : 360 × 182 × 197 mm
Communication : MODBUS
Carte de communication : RS-485 en option
Protections intégrées : surtension transitoire, surtension, sous-tension, pompe bloquée, circuit ouvert, court-circuit, surchauffe, fonctionnement à sec et protection contre la surcharge du moteur
Garantie constructeur standard : 18 mois
Certifications indiquées par le fabricant : IEC/EN 61800-5-1, IEC/EN 61800-2:2004, IEC/EN 61800-3:2004, CE
Les données spécifiques au modèle PDS33-4T015B-EH sont issues du manuel officiel SAJ PDS33 V9.1.
Avantages du produit
Technologie MPPT pour exploiter la puissance disponible du champ photovoltaïque.
Fonctionnement à vitesse variable adapté aux variations de l’énergie solaire.
Démarrage progressif du moteur pour limiter le courant de démarrage.
Compatibilité avec les moteurs asynchrones triphasés.
Possibilité d’utiliser une alimentation AC triphasée comme alimentation de secours.
Protections intégrées contre plusieurs conditions anormales de fonctionnement.
Gestion du fonctionnement à sec et du niveau d’eau avec dispositifs adaptés.
Communication MODBUS et possibilité d’ajouter une carte RS-485.
Applications recommandées
Le SAJ PDS33-4T015B-EH 15 kW est particulièrement adapté aux :
Installations de pompage solaire agricole.
Systèmes d’irrigation photovoltaïque.
Pompage depuis les puits et forages.
Approvisionnement en eau à partir de sources telles que puits, lacs, rivières ou canaux.
Installations de pompage dans les zones où le réseau électrique est absent ou peu fiable.
Systèmes de remplissage de réservoirs et châteaux d’eau avec contrôle de niveau.
Projets de pompage solaire nécessitant un moteur triphasé de 15 kW.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
Le Variateur De Vitesse SAJ Solar PDS33 15 kW est une solution destinée au pilotage des systèmes de pompage solaire triphasé. Sa référence officielle PDS33-4T015B-EH correspond à un contrôleur de pompe solaire de 15 kW conçu pour convertir l’énergie photovoltaïque en alimentation alternative destinée aux moteurs asynchrones triphasés. Grâce à sa technologie MPPT et à son fonctionnement à vitesse variable, il permet d’adapter le fonctionnement de la pompe à la puissance solaire disponible.
Le SAJ PDS33 15 kW accepte une tension photovoltaïque maximale à vide de 900 V DC et fonctionne avec une plage recommandée de 500 à 750 V DC au point de puissance maximale. Pour cette référence, le fabricant recommande un champ photovoltaïque de 18 à 24 kW. Le contrôleur dispose également d’une entrée AC triphasée 380–480 V destinée à assurer une alimentation de secours lorsque l’énergie solaire disponible est insuffisante.
Ce variateur solaire est particulièrement adapté au pompage solaire agricole, à l’irrigation, aux puits, aux forages et aux projets d’approvisionnement en eau. Il peut être intégré dans des installations avec réservoir et dispositifs de contrôle de niveau. Le démarrage progressif, le contrôle de vitesse et les différentes protections intégrées contribuent au fonctionnement contrôlé du système de pompage.
Pour les professionnels recherchant un fournisseur au Maroc pour un variateur de pompage solaire 15 kW, TECAS Énergie Solaire propose un accompagnement pour l’identification de la référence adaptée aux caractéristiques du moteur, du champ photovoltaïque et du projet. Le prix au Maroc dépend notamment de la configuration et des besoins de l’installation.
Le SAJ PDS33-4T015B-EH constitue ainsi une solution adaptée aux projets de pompage solaire nécessitant une puissance nominale de 15 kW, une alimentation photovoltaïque haute tension et un moteur triphasé.
