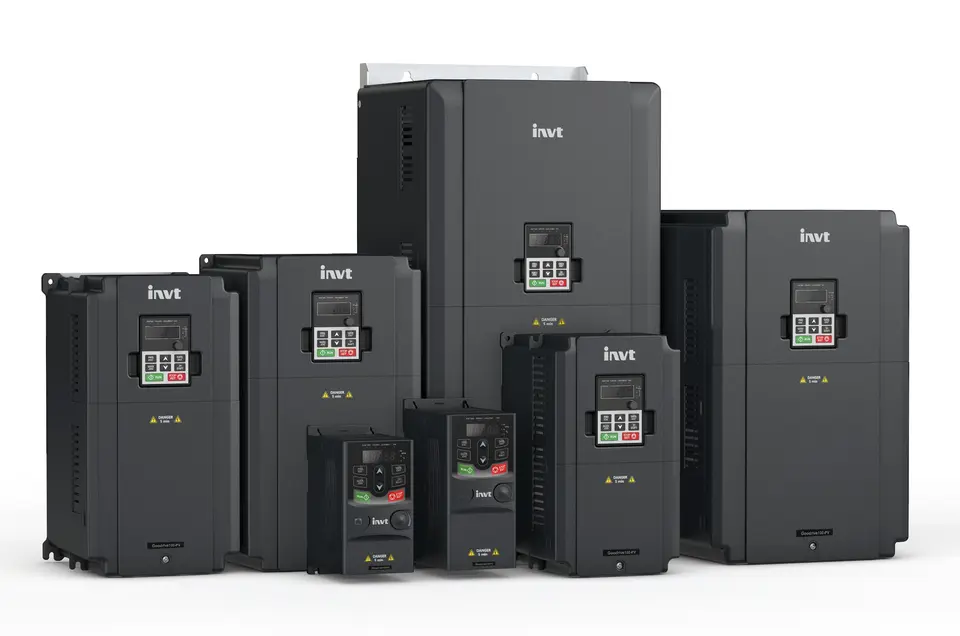

Variateur de vitesse INVT GD100-PV 2,2 kW 220 V triphasé

Invt
1 738,80 DH 1 890,00 DH

  • Marque
  • Puissance
  • Type
Marque: INVT
Type: GD100

Les variateurs solaires VFD de la série GD100-PV sont que INVT a récemment lancé spécialement pour les applications de MOTEUR solaire. Basé sur les produits originaux de l'onduleur de MOTEUR solaire, ce qui optimise la convivialité et les performances, et étend les niveaux de tension applicables et la plage de puissance du produit. Le niveau de tension peut être appliqué à des pompes monophasées / triphasées 220 V, triphasées 380 V, plage de puissance de 0,4 kW à 110 kW.


Description technique

Variateur de vitesse INVT GD100-PV 2,2 kW 220 V triphasé – Prix au Maroc

Le variateur de vitesse solaire INVT GD100-PV 2,2 kW, référence officielle GD100-2R2G-2-PV, est un contrôleur de pompage photovoltaïque triphasé 220 V. Il intègre une technologie MPPT avec une efficacité annoncée jusqu’à 99 %, accepte une alimentation photovoltaïque DC ainsi qu’une alimentation AC triphasée 220 V et intègre des fonctions de protection dédiées au pompage solaire. Il convient notamment aux applications d’irrigation, d’alimentation en eau et de pompage agricole.

Le INVT GD100-2R2G-2-PV appartient à la série Goodrive100-PV, spécialement conçue pour les systèmes de pompage solaire photovoltaïque. Dans la codification officielle INVT, « GD100 » correspond à Goodrive100, « 2 » correspond à une alimentation AC triphasée 220 V et « PV » désigne l’application de pompage solaire.

Avec une puissance nominale de 2,2 kW, soit 3 HP, le GD100-2R2G-2-PV est destiné au pilotage de moteurs de pompe triphasés 220 V. Son courant d’entrée nominal est de 11 A et son courant de sortie nominal de 10 A selon le manuel officiel INVT V2.0. Le courant DC maximal indiqué pour cette référence est de 15 A.

La technologie MPPT permet au contrôleur d’exploiter le point de puissance maximale du champ photovoltaïque. Pour la classe triphasée 220 V, INVT indique une plage de tension DC photovoltaïque recommandée de 200 à 400 V, une tension MPP recommandée de 330 V, une tension de démarrage de 200 V et une tension minimale de fonctionnement de 150 V. La tension DC maximale indiquée dans le catalogue est de 500 V pour cette classe.

Le GD100-PV prend en charge l’entrée photovoltaïque DC et l’entrée AC. Le fabricant documente également un fonctionnement hybride permettant d’utiliser simultanément l’énergie photovoltaïque et le réseau ou un groupe électrogène, ainsi qu’une fonction de commutation automatique selon la configuration du système.

Le modèle standard possède un indice de protection IP20. Une solution en armoire IP54 est proposée en option. Les protections documentées par INVT comprennent notamment la protection contre la marche à sec, les surcharges, les surtensions et sous-tensions, la foudre et les surtensions, la surchauffe et la perte de phase.

Fiche technique

  • Marque : INVT

  • Gamme : Goodrive100-PV / GD100-PV

  • Modèle : GD100-2R2G-2-PV

  • Référence : GD100-2R2G-2-PV

  • Type de produit : contrôleur de pompage solaire photovoltaïque / variateur de vitesse

  • Technologie : MPPT pour pompage solaire

  • Puissance nominale : 2,2 kW

  • Puissance nominale : 3 HP

  • Tension d’entrée AC : 220 à 240 V triphasé

  • Tension d’entrée DC recommandée : 200 à 400 V

  • Tension MPP recommandée : 330 V

  • Tension DC de démarrage : 200 V

  • Tension DC minimale de fonctionnement : 150 V

  • Tension DC maximale : 500 V

  • Tension de sortie nominale : 220 V triphasé

  • Courant d’entrée nominal : 11 A

  • Courant de sortie nominal : 10 A

  • Courant DC maximal : 15 A

  • Fréquence de sortie : 0 à 400 Hz

  • Efficacité MPPT : 99 %

  • Indice de protection standard : IP20

  • Indice de protection en armoire : IP54, option

  • Température de fonctionnement : -10 °C à +50 °C

  • Déclassement thermique : 1 % par degré au-dessus de 40 °C

  • Altitude : inférieure à 1 000 m ; au-delà de 3 000 m, consultation INVT requise

  • Refroidissement : refroidissement par ventilateur

  • Installation : montage mural, montage sur rail ou installation par bride

  • Dimensions : 146 × 256 × 167 mm

  • Poids net : 3,1 kg

  • Communication : RS485 ; surveillance à distance par module GPRS optionnel, avec modules 4G/Wi-Fi selon configuration

  • Protections intégrées : marche à sec, sur/sous-tension, surcharge, foudre et surtension, surchauffe, perte de phase

  • Garantie constructeur : non indiquée dans la documentation officielle consultée.

Avantages du produit

  • Technologie MPPT dédiée au pompage solaire photovoltaïque.

  • Puissance nominale de 2,2 kW pour les applications de pompage triphasé 220 V.

  • Compatible avec les moteurs de pompe triphasés 220 V.

  • Plage de tension photovoltaïque recommandée de 200 à 400 V.

  • Tension MPP recommandée de 330 V.

  • Efficacité MPPT annoncée à 99 %.

  • Possibilité d’utiliser une alimentation photovoltaïque et une alimentation AC selon la configuration.

  • Fonctions de protection adaptées aux systèmes de pompage solaire.

Applications recommandées

Le INVT GD100-2R2G-2-PV est adapté notamment aux :

  • systèmes de pompage solaire agricole ;

  • installations d’irrigation photovoltaïque ;

  • pompage d’eau pour exploitations agricoles ;

  • alimentation en eau ;

  • pompage pour réservoirs et bassins ;

  • applications de pompage domestique utilisant un moteur triphasé 220 V ;

  • installations photovoltaïques destinées au pompage ;

  • projets de pompage nécessitant un variateur solaire de 2,2 kW.

INVT indique pour la série GD100-PV des applications dans l’irrigation agricole, l’approvisionnement en eau, le contrôle des zones désertiques et d’autres systèmes de pompage photovoltaïque.

Prix au Maroc : sur demande.

Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.

Le variateur de vitesse INVT GD100-PV 2,2 kW, référence GD100-2R2G-2-PV, est un contrôleur de pompage solaire conçu pour les installations photovoltaïques équipées d’une pompe triphasée 220 V. Appartenant à la gamme Goodrive100-PV, ce modèle intègre une fonction MPPT destinée à optimiser l’exploitation de l’énergie solaire disponible pour le fonctionnement du système de pompage.

Avec une puissance nominale de 2,2 kW, soit 3 HP, et un courant de sortie nominal de 10 A, le GD100-2R2G-2-PV convient aux moteurs de pompe triphasés 220 V dont les caractéristiques correspondent aux valeurs nominales du contrôleur. Son entrée photovoltaïque recommandée se situe entre 200 et 400 V DC, avec une tension MPP recommandée de 330 V.

La série GD100-PV associe le suivi MPPT à des fonctions destinées au pompage solaire. Le fabricant documente notamment la protection contre la marche à sec, les surcharges, les sur et sous-tensions, la surchauffe, la perte de phase ainsi que les surtensions et effets liés à la foudre. Le fonctionnement avec une alimentation AC est également prévu par la gamme, avec des configurations hybrides et de commutation automatique selon le système installé.

Au Maroc, ce variateur solaire INVT 2,2 kW peut être étudié pour des applications d’irrigation agricole, de pompage d’eau, d’alimentation en eau, de remplissage de réservoirs et certaines installations domestiques utilisant une pompe triphasée 220 V. Le dimensionnement doit être réalisé en fonction de la puissance et du courant du moteur, des caractéristiques de la pompe et de la configuration du champ photovoltaïque.

Pour rechercher un fournisseur au Maroc, la référence exacte à communiquer est GD100-2R2G-2-PV. TECAS Énergie Solaire propose ce type de matériel pour les projets de pompage solaire nécessitant une étude adaptée aux caractéristiques électriques et hydrauliques de l’installation.

Le prix au Maroc du variateur INVT GD100-PV 2,2 kW est communiqué sur demande. Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité et demander une offre correspondant à votre installation.
