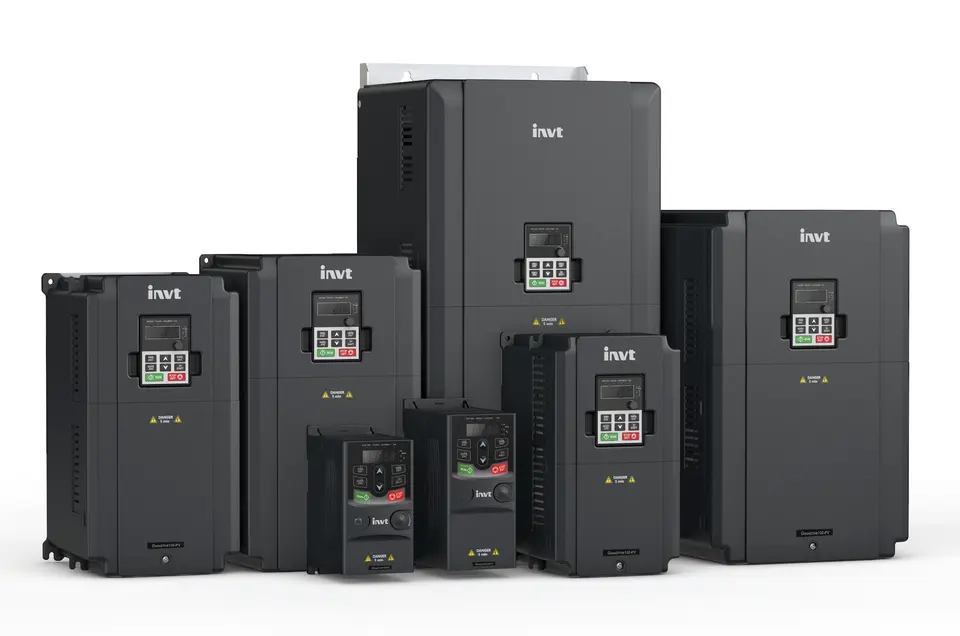

Les variateurs solaires VFD de la série GD100-PV sont que INVT a récemment lancé spécialement pour les applications de MOTEUR solaire. Basé sur les produits originaux de l'onduleur de MOTEUR solaire, ce qui optimise la convivialité et les performances, et étend les niveaux de tension applicables et la plage de puissance du produit. Le niveau de tension peut être appliqué à des pompes monophasées / triphasées 220 V, triphasées 380 V, plage de puissance de 0,4 kW à 110 kW.
Description technique
Variateur de vitesse INVT GD100-PV 4 kW 380 V triphasé – Prix au Maroc
Le variateur de vitesse solaire INVT GD100-PV 4 kW 380 V triphasé, référence GD100-004G-4-PV, est conçu pour les systèmes de pompage d’eau alimentés par énergie photovoltaïque. Il intègre une fonction MPPT, accepte l’alimentation photovoltaïque DC et l’alimentation AC selon la configuration prévue par le fabricant, et offre une commande adaptée aux moteurs triphasés 380 V. Il convient notamment au pompage solaire, à l’irrigation agricole et à l’alimentation en eau.
Le GD100-004G-4-PV appartient à la gamme Goodrive100-PV de INVT, une série de variateurs spécialement développée pour les applications de pompage solaire photovoltaïque. La référence GD100-004G-4-PV correspond à un modèle de 4 kW, destiné aux moteurs triphasés 380 V.
Le variateur utilise un algorithme MPPT (Maximum Power Point Tracking) pour rechercher le point de puissance maximale du champ photovoltaïque. INVT annonce une efficacité de suivi MPPT supérieure à 99 % pour la gamme GD100-PV. Le système est également prévu pour fonctionner avec une alimentation photovoltaïque DC et une alimentation AC, selon l'architecture et les conditions de raccordement définies par le constructeur.
Pour le modèle GD100-004G-4-PV, la puissance nominale est de 4 kW, avec un courant d'entrée nominal de 13,5 A, un courant de sortie nominal de 9,5 A et un courant d'entrée DC maximal indiqué dans la documentation récente à 15 A. La classe de tension triphasée 380 V correspond à une entrée AC de 380 V (-15 %) à 440 V (+10 %).
La plage DC recommandée pour les modèles 380 V de la gamme est de 300 à 750 V, avec une tension de démarrage de 300 V, une tension MPP recommandée de 550 V et une tension DC maximale de 800 V. Le dimensionnement du champ photovoltaïque doit impérativement respecter les limites du fabricant et les conditions de fonctionnement du site.
Le GD100-004G-4-PV est particulièrement adapté aux installations de pompage solaire, irrigation agricole, remplissage de réservoirs, alimentation en eau et applications rurales. INVT documente également des applications réelles utilisant ce modèle pour des pompes 4 kW / 380 V alimentées par PV et AC.
Fiche technique
Marque : INVT
Série : Goodrive100-PV
Modèle : GD100-004G-4-PV
Référence : GD100-004G-4-PV
Type de produit : Variateur de vitesse / variateur de pompage solaire
Technologie : Variateur pour pompage photovoltaïque avec MPPT
Puissance nominale : 4 kW
Puissance équivalente : 5,5 HP
Tension d’entrée AC : 380 V (-15 %) à 440 V (+10 %), triphasée
Tension de sortie : 380 V, triphasée
Courant d’entrée nominal : 13,5 A
Courant de sortie nominal : 9,5 A
Courant maximal d’entrée DC : 15 A
Plage DC recommandée : 300 à 750 V
Tension de démarrage DC : 300 V
Tension MPP recommandée : 550 V
Tension DC maximale : 800 V
Fréquence de sortie : 0 à 400 Hz
Efficacité MPPT : supérieure à 99 %
Indice de protection standard : IP20
Version IP54 : disponible selon la configuration et le codage du produit
Température ambiante de fonctionnement : -10 °C à +50 °C
Déclassement thermique : 1 % par degré au-dessus de 40 °C
Dimensions : 146 × 256 × 167 mm
Poids net : 3 kg
Poids brut : 3,6 kg
Refroidissement : refroidissement par ventilateur
Installation : montage mural ou par bride selon configuration
Communication : interface RS485 / Modbus RTU selon documentation de la gamme
Surveillance à distance : module GPRS disponible en option
Protections et fonctions de sécurité : protections électriques et fonctions dédiées au pompage, notamment surveillance de fonctionnement, protection contre le fonctionnement à sec et gestion des conditions de faible ensoleillement selon la configuration.
Avantages du produit
Conçu spécifiquement pour les applications de pompage solaire photovoltaïque.
Puissance nominale de 4 kW pour moteur triphasé 380 V.
Fonction MPPT avec une efficacité de suivi supérieure à 99 % annoncée par INVT.
Compatible avec les configurations utilisant une alimentation photovoltaïque DC et une alimentation AC selon le schéma autorisé.
Large plage de tension photovoltaïque recommandée de 300 à 750 V.
Tension DC maximale de 800 V pour la classe 380 V.
Fonctions de protection adaptées aux installations de pompage solaire.
Possibilité de télésurveillance avec module GPRS optionnel.
Applications recommandées
Le INVT GD100-004G-4-PV est particulièrement adapté aux :
Pompage solaire photovoltaïque
Irrigation agricole
Pompage pour remplissage de réservoirs
Alimentation en eau
Adduction d’eau en zones rurales ou isolées
Pompes et systèmes hydrauliques équipés de moteurs triphasés 380 V
INVT documente notamment l'utilisation du GD100-004G-4-PV sur des systèmes de réservoir d'eau, des pompes de surpression et des applications d'alimentation en eau avec alimentation PV + AC.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
Le variateur de vitesse INVT GD100-PV 4 kW 380 V triphasé, référence GD100-004G-4-PV, est une solution conçue pour le contrôle des systèmes de pompage d’eau alimentés par énergie photovoltaïque. Appartenant à la gamme Goodrive100-PV, ce variateur est destiné aux moteurs triphasés 380 V et offre une puissance nominale de 4 kW. Il répond particulièrement aux besoins des installations de pompage solaire, d’irrigation agricole et d’alimentation en eau.
Le GD100-004G-4-PV intègre une fonction MPPT permettant de rechercher le point de puissance maximale du champ photovoltaïque. INVT annonce pour la gamme une efficacité de suivi MPPT supérieure à 99 %. Le variateur accepte également une alimentation photovoltaïque DC et une alimentation AC selon la configuration prévue par le constructeur, ce qui permet d'intégrer la solution dans différents systèmes de pompage.
Avec une puissance de 4 kW, une sortie triphasée 380 V et une plage DC recommandée de 300 à 750 V, le GD100-004G-4-PV peut être intégré dans des projets de pompage solaire nécessitant une commande adaptée du moteur et une exploitation optimisée de l'énergie photovoltaïque. Sa tension DC maximale de 800 V doit être respectée lors du dimensionnement du champ solaire.
Pour les professionnels recherchant un fournisseur au Maroc de variateurs de pompage solaire, TECAS Énergie Solaire propose des solutions adaptées aux projets photovoltaïques et hydrauliques. Le prix au Maroc du variateur INVT GD100-004G-4-PV est communiqué sur demande afin de permettre une vérification de la configuration nécessaire au projet.
Ce variateur convient notamment aux installations d'irrigation agricole, au remplissage de réservoirs, à l'adduction d'eau et aux systèmes de pompage solaire utilisant un moteur triphasé 380 V. Le choix final doit tenir compte de la puissance et du courant du moteur, des caractéristiques de la pompe, du champ photovoltaïque et des conditions hydrauliques du projet.
