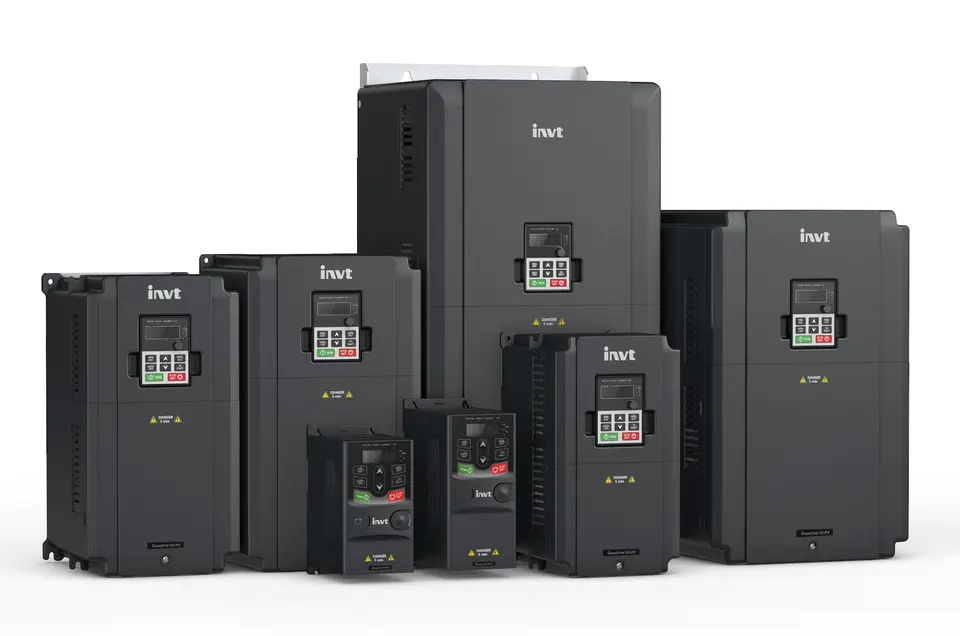

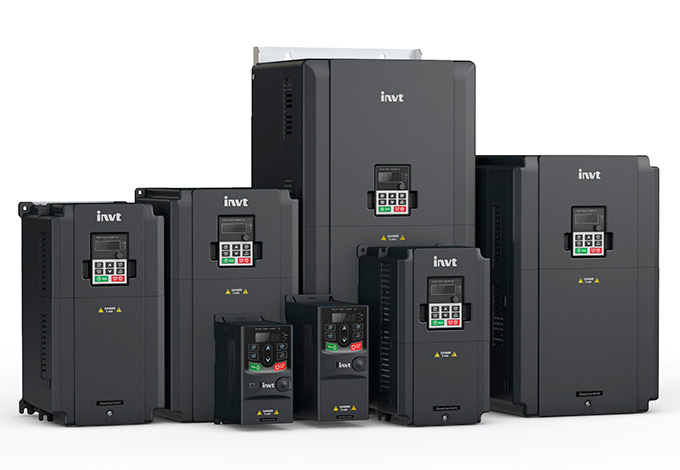

Les variateurs solaires VFD de la série GD100-PV sont que INVT a récemment lancé spécialement pour les applications de MOTEUR solaire. Basé sur les produits originaux de l'onduleur de MOTEUR solaire, ce qui optimise la convivialité et les performances, et étend les niveaux de tension applicables et la plage de puissance du produit. Le niveau de tension peut être appliqué à des pompes monophasées / triphasées 220 V, triphasées 380 V, plage de puissance de 0,4 kW à 110 kW.
Description technique
Variateur solaire INVT GD100-PV 22 kW – Prix au Maroc
Le variateur INVT GD100-PV 22 kW, référence GD100-022G-4-PV, est un variateur de fréquence dédié au pompage solaire photovoltaïque avec moteur triphasé 380 V. Il intègre un algorithme MPPT avec une efficacité de suivi jusqu’à 99 %, accepte l’alimentation photovoltaïque DC et l’alimentation réseau AC, et dispose de fonctions de protection spécialement adaptées aux systèmes de pompage et d’irrigation solaire.
Le INVT Goodrive100-PV GD100-022G-4-PV est un variateur solaire de 22 kW conçu spécifiquement pour les systèmes de pompage photovoltaïque. Il appartient à la gamme GD100-PV de INVT, qui couvre les moteurs de pompes monophasés 220 V, triphasés 220 V et triphasés 380 V. Le modèle concerné par cette fiche est la version 22 kW triphasée 380 V, référence exacte GD100-022G-4-PV.
Le variateur transforme l’énergie électrique provenant du champ photovoltaïque pour alimenter et contrôler le moteur de la pompe. Son algorithme MPPT intégré recherche le point de puissance maximale disponible sur le générateur solaire. INVT indique une efficacité MPPT pouvant atteindre 99 %. Le système peut ainsi adapter le fonctionnement de la pompe aux conditions de production photovoltaïque.
Pour la classe -4 triphasée 380 V, INVT indique une tension AC d’entrée de 380 V (-15 %) à 440 V (+10 %), une tension de démarrage DC de 300 V, une tension minimale de fonctionnement de 250 V, une plage de tension DC recommandée de 300 à 750 V et une tension MPP recommandée de 550 V. La sortie nominale est de 380 V triphasé.
Le modèle GD100-022G-4-PV développe une puissance nominale de 22 kW. Son courant nominal d’entrée est de 51 A, son courant nominal de sortie de 45 A et le courant DC d’entrée maximal indiqué pour cette référence est de 60 A. La plage de fréquence de sortie de la série atteint 0 à 400 Hz.
Le GD100-PV prend également en charge une alimentation hybride. INVT indique que les modèles de cette série peuvent utiliser l’entrée photovoltaïque DC et l’entrée AC du réseau. Cette architecture permet d’étudier des installations de pompage où une source AC complète l’énergie photovoltaïque lorsque la configuration du projet le prévoit.
La série intègre des fonctions de protection contre la marche à sec par faible charge, les surtensions et sous-tensions, les surcharges, les surtensions transitoires, la surchauffe et la perte de phase. Des capteurs de niveau d’eau et de rayonnement peuvent également être utilisés pour la commande du système.
Pour la surveillance, INVT propose en option une solution GPRS ainsi que la prise en charge de modules 4G/Wi-Fi permettant, selon la configuration installée, la supervision du contrôleur à distance.
Fiche technique
Marque : INVT
Gamme : Goodrive100-PV / GD100-PV
Modèle : GD100-022G-4-PV
Référence : GD100-022G-4-PV
Type de produit : variateur de fréquence pour pompe solaire
Technologie : variateur de pompage photovoltaïque avec MPPT intégré
Puissance nominale : 22 kW
Classe de tension : triphasée 380 V
Tension AC d’entrée : 380 V (-15 %) à 440 V (+10 %), triphasé
Tension DC maximale : 800 V / 900 V selon la configuration de la classe -4 indiquée par INVT
Tension de démarrage DC : 300 V
Tension minimale de fonctionnement DC : 250 V
Plage de tension DC recommandée : 300–750 V
Tension MPP recommandée : 550 V
Tension nominale de sortie : 380 V triphasé
Courant nominal d’entrée : 51 A
Courant nominal de sortie : 45 A
Courant DC d’entrée maximal : 60 A
Fréquence de sortie : 0–400 Hz
Efficacité MPPT : jusqu’à 99 %
Indice de protection standard : IP20
Version armoire : IP54 en option
Température ambiante de fonctionnement : -10 à +50 °C
Déclassement en température : au-dessus de 40 °C, réduction de 1 % par augmentation de 1 °C
Altitude standard : inférieure à 1 000 m
Refroidissement : ventilation
Installation : montage mural / montage sur rail / montage sur bride selon configuration
Communication / surveillance : GPRS en option ; modules 4G/Wi-Fi pris en charge
Alimentation : photovoltaïque DC et réseau AC
Commande par capteurs : prise en charge de capteurs de rayonnement et de niveau d’eau
Protections intégrées
Protection contre la marche à sec de la pompe par détection de faible charge
Protection contre les surtensions
Protection contre les sous-tensions
Protection contre les surcharges
Protection contre la foudre et les surtensions transitoires
Protection contre les températures excessives
Protection contre la perte de phase
Avantages du produit
Puissance nominale de 22 kW adaptée à la commande d’un moteur de pompe triphasé correctement dimensionné.
MPPT intégré avec efficacité jusqu’à 99 % pour exploiter la puissance disponible du champ photovoltaïque.
Large plage DC recommandée de 300 à 750 V, facilitant le dimensionnement du champ photovoltaïque pour la classe 380 V.
Fonctionnement avec énergie photovoltaïque et alimentation AC, permettant des configurations hybrides adaptées aux besoins du pompage.
Protections dédiées au pompage, notamment contre la marche à sec, les surcharges, les défauts de tension et la surchauffe.
Démarrage et mise en veille automatiques, adaptés à l’exploitation quotidienne d’un système de pompage solaire.
Surveillance à distance disponible en option via les solutions de communication prévues par INVT.
Possibilité d’intégrer des capteurs de niveau d’eau et de rayonnement pour automatiser davantage le système de pompage.
Applications recommandées
Le INVT GD100-022G-4-PV 22 kW est particulièrement destiné aux applications de pompage solaire nécessitant un moteur triphasé compatible :
Pompage solaire agricole
Irrigation photovoltaïque
Pompage depuis un forage ou un puits
Pompes immergées triphasées
Transfert d’eau
Remplissage de réservoirs
Approvisionnement en eau
Applications agricoles et d’élevage
Systèmes de pompage dans les zones éloignées
Systèmes de pompage solaire avec alimentation AC complémentaire
INVT cite notamment l’irrigation agricole, l’approvisionnement en eau, l’élevage, la gestion des zones désertiques et d’autres applications de pompage solaire.
Le dimensionnement final doit tenir compte de la puissance nominale du moteur, de son courant, de sa tension, de la pompe utilisée, de la HMT, du débit recherché et des caractéristiques électriques du champ photovoltaïque.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
Le variateur de vitesse INVT GD100-PV 22 kW, référence GD100-022G-4-PV, est une solution développée pour les installations de pompage alimentées par énergie photovoltaïque. Ce variateur solaire est destiné à la commande d’un moteur de pompe triphasé 380 V compatible. La documentation officielle INVT confirme une puissance nominale de 22 kW, un courant nominal d’entrée de 51 A, un courant nominal de sortie de 45 A et un courant DC d’entrée maximal de 60 A pour cette référence.
Pour exploiter l’énergie provenant des panneaux solaires, le INVT GD100-PV 22 kW intègre un algorithme MPPT dont l’efficacité peut atteindre 99 %. Dans la classe 380 V, INVT recommande une tension DC comprise entre 300 et 750 V, avec une tension MPP recommandée de 550 V. Ces caractéristiques doivent être prises en compte lors du calcul du nombre de panneaux photovoltaïques en série et de la configuration du champ solaire.
Au Maroc, ce variateur de pompage solaire 22 kW est particulièrement pertinent pour l’irrigation agricole, les forages, les pompes immergées, le transfert d’eau, le remplissage de réservoirs et les installations d’approvisionnement en eau. La série GD100-PV peut exploiter une alimentation photovoltaïque DC et une alimentation AC, ce qui permet également d’étudier une configuration hybride lorsque le projet nécessite une source d’énergie complémentaire.
Ses fonctions de protection contre la marche à sec, les surcharges, les surtensions, les sous-tensions, la surchauffe et la perte de phase contribuent à sécuriser l’exploitation du système lorsqu’il est correctement dimensionné et installé.
Pour connaître le prix au Maroc du variateur INVT GD100-PV 22 kW ou rechercher un fournisseur au Maroc, contactez TECAS Énergie Solaire. Une étude technique permet de vérifier la compatibilité entre le variateur, la pompe, le moteur, la HMT, le débit souhaité et le champ photovoltaïque avant de définir la configuration adaptée au projet.
