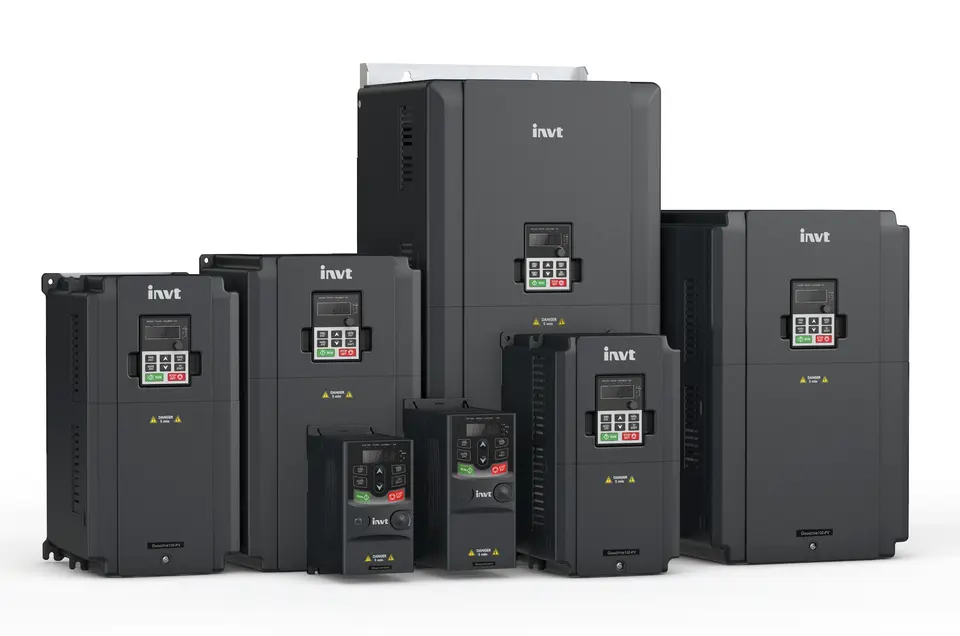

Les variateurs solaires VFD de la série GD100-PV sont que INVT a récemment lancé spécialement pour les applications de MOTEUR solaire. Basé sur les produits originaux de l'onduleur de MOTEUR solaire, ce qui optimise la convivialité et les performances, et étend les niveaux de tension applicables et la plage de puissance du produit. Le niveau de tension peut être appliqué à des pompes monophasées / triphasées 220 V, triphasées 380 V, plage de puissance de 0,4 kW à 110 kW.
Description technique
Variateur solaire INVT GD100-PV 18,5 kW – Prix au Maroc
Le INVT GD100-018G-4-PV 18,5 kW est un variateur de fréquence spécialement conçu pour les systèmes de pompage solaire photovoltaïque. Alimentant un moteur triphasé 380 V, il intègre un algorithme MPPT avec un rendement de suivi jusqu’à 99 %, accepte une alimentation photovoltaïque DC et une alimentation AC, et propose des fonctions dédiées à la protection et à l’automatisation du pompage.
Le INVT Goodrive100-PV GD100-018G-4-PV est un variateur de fréquence de 18,5 kW appartenant à la série GD100-PV développée spécifiquement pour les applications de pompage solaire. La référence officielle confirme une puissance nominale de 18,5 kW, soit 25 HP, avec une sortie triphasée 380 V.
Le GD100-PV convertit l’énergie électrique fournie par le champ photovoltaïque afin d’alimenter et de contrôler la vitesse du moteur de la pompe. Son algorithme MPPT recherche le point de puissance maximale du générateur photovoltaïque et INVT annonce une efficacité MPPT pouvant atteindre 99 %. Le fonctionnement de la pompe peut ainsi s’adapter à l’énergie solaire disponible.
Pour la classe 380 V correspondant au GD100-018G-4-PV, la plage de tension DC recommandée est de 300 à 750 V, avec une tension MPP recommandée de 550 V. La tension de démarrage est de 300 V et la tension minimale de fonctionnement de 250 V. La tension AC d’entrée de la classe concernée est de 380 V (-15 %) à 440 V (+10 %), triphasée, tandis que la sortie nominale est triphasée 380 V.
Le modèle 18,5 kW présente un courant d’entrée nominal de 47 A et un courant de sortie nominal de 38 A. La gamme officielle permet une fréquence de sortie de 0 à 400 Hz.
La série GD100-PV peut fonctionner avec une source photovoltaïque et avec le réseau AC. INVT prévoit également un fonctionnement hybride permettant d’exploiter simultanément l’énergie PV et l’énergie du réseau ou d’un générateur selon la configuration du système. Des fonctions de démarrage et de mise en veille automatiques facilitent l’exploitation des installations de pompage sans surveillance permanente.
Le variateur intègre des fonctions de protection adaptées au pompage : fonctionnement à sec par détection de faible charge, surtension et sous-tension, surcharge, surtensions transitoires, température excessive et perte de phase. Une surveillance à distance peut également être mise en œuvre avec des modules 4G/Wi-Fi ou GPRS compatibles proposés par INVT.
Fiche technique
Marque : INVT
Gamme : Goodrive100-PV / GD100-PV
Modèle : GD100-018G-4-PV
Référence : GD100-018G-4-PV
Type de produit : Variateur de fréquence pour pompe solaire
Application : Pompage photovoltaïque
Puissance nominale de sortie : 18,5 kW
Puissance équivalente indiquée par INVT : 25 HP
Classe de tension : 380 V triphasé
Tension AC d’entrée : 380 V (-15 %) à 440 V (+10 %), triphasé
Tension DC maximale de la classe 380 V : jusqu’à 800 V pour la configuration standard indiquée dans le catalogue
Tension de démarrage DC : 300 V
Tension minimale de fonctionnement DC : 250 V
Plage de tension DC recommandée : 300–750 V
Tension MPP recommandée : 550 V
Tension nominale de sortie : 380 V triphasé
Courant d’entrée nominal : 47 A
Courant de sortie nominal : 38 A
Fréquence de sortie : 0–400 Hz
Rendement de suivi MPPT : jusqu’à 99 %
Indice de protection standard : IP20
Version armoire disponible : IP54 en option
Température ambiante : -10 à +50 °C
Déclassement thermique : au-delà de 40 °C selon les conditions indiquées par INVT
Altitude standard : inférieure à 1 000 m
Refroidissement : ventilation forcée
Installation : montage mural ; d’autres méthodes de montage sont prévues selon la puissance et la configuration
Surveillance à distance : module GPRS en option ; prise en charge de modules 4G/Wi-Fi selon la configuration
Sources d’alimentation prises en charge : photovoltaïque DC et réseau AC
Fonction hybride : alimentation PV et AC selon la configuration
Commande MPPT : intégrée
Protections intégrées
Protection contre le fonctionnement à sec de la pompe par détection de faible charge
Protection contre les surtensions
Protection contre les sous-tensions
Protection contre les surcharges
Protection contre la foudre et les surtensions transitoires
Protection contre les températures excessives
Protection contre la perte de phase
Avantages du produit
Conçu spécifiquement pour le pompage solaire photovoltaïque, avec des fonctions adaptées à la commande des pompes.
Puissance nominale de 18,5 kW avec sortie triphasée 380 V et courant nominal de sortie de 38 A.
Algorithme MPPT avancé avec un rendement de suivi annoncé jusqu’à 99 %.
Large plage DC recommandée de 300 à 750 V pour la classe 380 V.
Compatibilité avec l’énergie photovoltaïque et l’alimentation AC, permettant différentes architectures de pompage.
Fonctions de protection dédiées au pompage, notamment contre le fonctionnement à sec, les défauts de tension, les surcharges et les températures excessives.
Surveillance à distance disponible en option grâce aux solutions de communication prévues par INVT.
Fonctionnement automatique avec démarrage et mise en veille adaptés aux systèmes de pompage solaire.
Applications recommandées
Le INVT GD100-018G-4-PV 18,5 kW est destiné principalement aux installations de pompage solaire équipées d’un moteur compatible avec ses caractéristiques électriques.
Applications adaptées :
Pompage solaire agricole
Irrigation agricole
Pompes immergées pour forages et puits
Transfert d’eau
Remplissage de réservoirs
Adduction d’eau
Approvisionnement en eau dans les zones rurales ou isolées
Applications d’élevage nécessitant un système de pompage
Systèmes de pompage photovoltaïque avec alimentation AC complémentaire
INVT cite officiellement parmi les applications de la série GD100-PV l’irrigation agricole, l’alimentation en eau, l’élevage et les applications de pompage dans les zones éloignées.
Le dimensionnement doit tenir compte de la puissance et du courant du moteur, de la tension du champ photovoltaïque, de la hauteur manométrique totale, du débit recherché et des caractéristiques hydrauliques de la pompe.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
Le variateur de vitesse INVT GD100-PV 18,5 kW, référence GD100-018G-4-PV, est une solution spécialement développée pour la commande des pompes alimentées par énergie solaire photovoltaïque. Ce variateur de pompage solaire fournit une sortie triphasée 380 V et possède une puissance nominale de 18,5 kW, correspondant à 25 HP dans la documentation officielle INVT. Son courant nominal de sortie est de 38 A.
La série Goodrive100-PV intègre un algorithme MPPT destiné à rechercher le point de puissance maximale du champ photovoltaïque. INVT annonce un rendement de suivi MPPT pouvant atteindre 99 %. Pour la classe 380 V, la plage de tension DC recommandée est comprise entre 300 et 750 V, avec une tension MPP recommandée de 550 V. Ces valeurs doivent être respectées lors du dimensionnement des chaînes de panneaux solaires.
Au Maroc, le variateur solaire INVT 18,5 kW est particulièrement adapté aux projets agricoles nécessitant le fonctionnement d’une pompe triphasée : irrigation, pompage depuis un forage ou un puits, transfert d’eau et remplissage de réservoirs. La série GD100-PV peut fonctionner à partir de panneaux photovoltaïques et prend également en charge une alimentation AC, ce qui permet d’étudier des solutions hybrides adaptées aux besoins d’exploitation du projet.
Le variateur intègre également plusieurs fonctions de protection utiles dans une installation de pompage, notamment la protection contre le fonctionnement à sec, les surtensions et sous-tensions, les surcharges, les températures excessives et la perte de phase.
Pour connaître le prix au Maroc du variateur INVT GD100-PV 18,5 kW ou rechercher un fournisseur au Maroc, contactez TECAS Énergie Solaire. Une étude technique permet de vérifier la compatibilité du variateur avec la pompe, le moteur, la HMT, le débit demandé et le champ photovoltaïque avant de définir la configuration du système.
