Description technique
Pompe immergée Pedrollo 4SR2 – Monophasée – DN 1¼" – 0,37 à 2,2 kW – Prix au Maroc

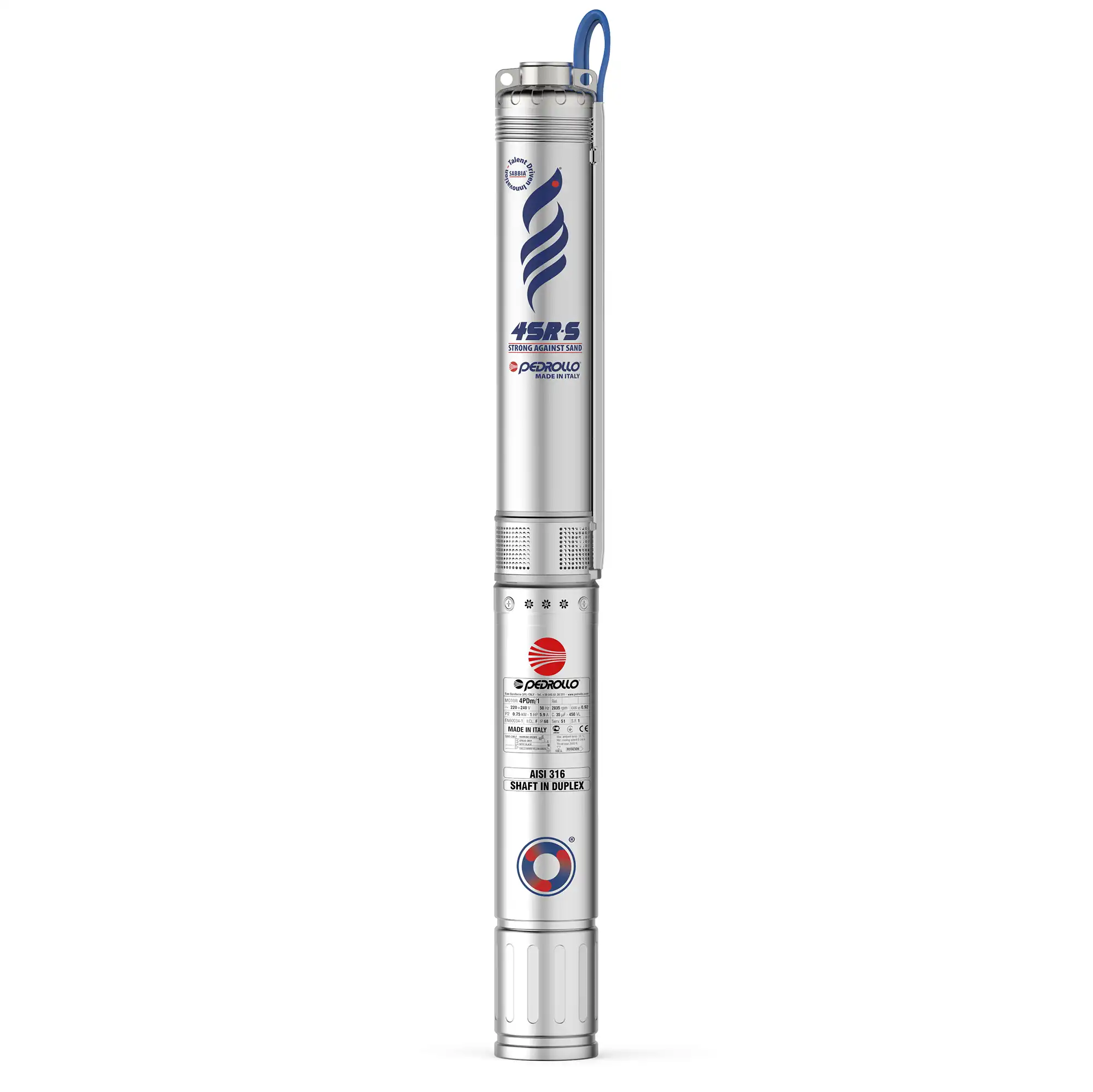

La pompe immergée Pedrollo 4SR2 est une électropompe de forage 4" à technologie multicellulaire et roues flottantes, conçue pour le pompage d’eau propre. La gamme monophasée couvre des puissances de 0,37 à 2,2 kW et fonctionne en 230 V – 50 Hz. Avec son raccord DN 1¼", elle convient notamment aux puits, forages, installations d’alimentation en eau et systèmes d’irrigation.
La Pedrollo 4SR2 appartient à la gamme des électropompes immergées 4" conçues pour le pompage d’eau propre dans les puits et forages.
Elle utilise une technologie multicellulaire à roues flottantes, permettant d'obtenir différentes hauteurs manométriques en fonction du nombre d'étages et du point de fonctionnement. Pour la version monophasée, Pedrollo propose plusieurs configurations de la série 4SRm 2/x-S, avec des puissances allant de 0,37 à 2,2 kW, soit 0,5 à 3 HP.
Les modèles monophasés fonctionnent en 230 V – 50 Hz. Le raccord de refoulement est de 1¼" et le diamètre de la pompe est de 98 mm. Les performances hydrauliques doivent être déterminées à partir de la courbe correspondant au nombre d'étages et au débit requis.
La gamme 4SR-S est destinée au pompage d'eau propre et convient aux applications domestiques, civiles et industrielles, à la distribution d'eau avec autoclave, à l'irrigation, aux systèmes de lavage et à l'augmentation de pression.
La conception hydraulique à roues flottantes est également prévue pour fonctionner avec une présence de sable pouvant atteindre 200 g/m³ pour la version 4SR-S. La température maximale du liquide indiquée par Pedrollo est de +40 °C. Le fonctionnement peut être vertical ou horizontal dans les limites prévues par le fabricant.
Références et modèles disponibles
| Référence | Puissance | Tension | Caractéristique principale |
|---|---|---|---|
| 4SRm 2/6-S | 0,37 kW – 0,5 HP | 230 V – 50 Hz | H jusqu’à 47 m à Q=0 |
| 4SRm 2/9-S | 0,55 kW – 0,75 HP | 230 V – 50 Hz | H jusqu’à 70 m à Q=0 |
| 4SRm 2/12-S | 0,75 kW – 1 HP | 230 V – 50 Hz | H jusqu’à 94 m à Q=0 |
| 4SRm 2/17-S | 1,1 kW – 1,5 HP | 230 V – 50 Hz | H jusqu’à 133 m à Q=0 |
| 4SRm 2/23-S | 1,5 kW – 2 HP | 230 V – 50 Hz | H jusqu’à 179 m à Q=0 |
| 4SRm 2/33-S | 2,2 kW – 3 HP | 230 V – 50 Hz | H jusqu’à 257 m à Q=0 |
Les valeurs de H indiquées dans le tableau correspondent au débit nul Q=0. Elles ne constituent pas la hauteur disponible au débit de fonctionnement. La courbe officielle donne notamment, pour la 4SRm 2/33-S, 145 m à 3,0 m³/h et 98 m à 3,6 m³/h.
Fiche technique
- Marque : Pedrollo
- Gamme : 4SR-S
- Modèle hydraulique : 4SR2
- Référence : 4SR2
- Versions monophasées : 4SRm 2/6-S à 4SRm 2/33-S
- Type de produit : électropompe immergée pour forage
- Diamètre de la pompe : 98 mm
- Raccord de refoulement : 1¼"
- Technologie : multicellulaire à roues flottantes
- Puissance monophasée : 0,37 à 2,2 kW
- Puissance : 0,5 à 3 HP
- Tension : 230 V
- Fréquence : 50 Hz
- Débit maximal indiqué sur la courbe 4SR2-S : 3,9 m³/h
- Hauteur maximale indiquée sur la courbe : 257 m à Q=0 pour 4SRm 2/33-S
- Rendement hydraulique indiqué sur la courbe de la série 4SR2-S : η = 55,5 %
- Température maximale du liquide : +40 °C
- Teneur maximale en sable : 200 g/m³
- Profondeur d’utilisation : jusqu’à 200 m avec moteurs 4PD ; jusqu’à 300 m avec moteurs 4PS
- Fonctionnement : vertical ; horizontal dans les limites définies par Pedrollo
- Démarrages : 20 par heure à intervalles réguliers
- Service : S1, fonctionnement continu
- Débit minimal de refroidissement du moteur : 8 cm/s
- Moteur 4PD : moteur en bain d’huile rembobinable
- Moteur 4PS : moteur encapsulé refroidi à l’eau
- Indice de protection : IP68
- Corps de refoulement : acier inoxydable AISI 304
- Clapet anti-retour : acier inoxydable AISI 304
- Lanterne : acier inoxydable AISI 304, dimensionnée selon NEMA
- Roue : Delrin®
- Diffuseur : Noryl™
- Arbre de pompe : acier inoxydable AISI 304
- Roulements de pompe : acier inoxydable AISI 316L avec revêtement d’oxyde de chrome
- Filtre : acier inoxydable AISI 304
- Cache-câble : acier inoxydable AISI 304
- Communication : non indiquée dans la documentation technique
- Garantie constructeur : 24 mois selon les conditions générales Pedrollo ; la couverture dépend des conditions d’achat et de la preuve d’achat.
Dimensions et poids
Les dimensions varient selon le nombre d'étages et le moteur associé. Pour les modèles monophasés avec moteur 4PD, Pedrollo indique notamment :
| Modèle | DN | h1 | h2 | h3 | Poids |
|---|---|---|---|---|---|
| 4SRm 2/6-S | 1¼" | 283 mm | 311 mm | 594 mm | 10,0 kg |
| 4SRm 2/9-S | 1¼" | 343 mm | 331 mm | 674 mm | 11,4 kg |
| 4SRm 2/12-S | 1¼" | 402 mm | 356 mm | 758 mm | 13,3 kg |
| 4SRm 2/17-S | 1¼" | 528 mm | 396 mm | 924 mm | 16,1 kg |
| 4SRm 2/23-S | 1¼" | 647 mm | 437 mm | 1 084 mm | 20,1 kg |
| 4SRm 2/33-S | 1¼" | 873 mm | 492 mm | 1 365 mm | 24,9 kg |
Avantages du produit
- Technologie multicellulaire à roues flottantes.
- Conception adaptée aux puits et forages.
- Format compact de 4" avec diamètre de 98 mm.
- Raccord de refoulement 1¼".
- Large choix de puissances monophasées de 0,37 à 2,2 kW.
- Alimentation 230 V – 50 Hz.
- Fonctionnement continu S1.
- Construction intégrant plusieurs composants en acier inoxydable.
Applications recommandées
La Pedrollo 4SR2 monophasée est adaptée notamment aux :
- installations résidentielles ;
- installations domestiques d’alimentation en eau ;
- puits et forages ;
- systèmes d’irrigation agricole ;
- installations civiles ;
- systèmes de distribution d’eau avec autoclave ;
- systèmes de lavage ;
- installations d’augmentation de pression.
La gamme 4SR est officiellement destinée aux applications domestiques, civiles et industrielles ainsi qu'à l'irrigation et à la distribution d'eau.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
La pompe immergée Pedrollo 4SR2 est une électropompe de forage 4" conçue pour le pompage d'eau propre. Sa technologie multicellulaire à roues flottantes permet de proposer différentes configurations hydrauliques selon les besoins de l'installation.
La version monophasée 4SRm 2-S est disponible avec des puissances allant de 0,37 à 2,2 kW, soit de 0,5 à 3 HP, et fonctionne en 230 V – 50 Hz. Le raccord de refoulement est de 1¼", ce qui convient aux installations correspondant à cette configuration hydraulique.
La série comprend plusieurs modèles, de la 4SRm 2/6-S à la 4SRm 2/33-S. Chaque configuration possède une courbe de fonctionnement spécifique. Le choix ne doit donc pas être effectué uniquement selon la puissance : il faut également tenir compte du débit demandé et de la hauteur manométrique totale du réseau.
Au Maroc, cette pompe immergée Pedrollo peut être utilisée pour l'alimentation en eau des habitations, les puits et forages, l'irrigation agricole, la distribution d'eau et certaines installations civiles ou industrielles compatibles avec ses limites de fonctionnement.
Pour un projet d'irrigation ou d'alimentation en eau, le dimensionnement doit prendre en compte la profondeur du forage, le niveau dynamique de l'eau, le débit nécessaire, les pertes de charge et la hauteur manométrique recherchée.
TECAS Énergie Solaire met cette gamme à disposition des projets de pompage au Maroc. Pour connaître le prix au Maroc, vérifier la disponibilité de la référence ou identifier le modèle 4SR2 correspondant à votre besoin hydraulique, contactez TECAS Énergie Solaire.
Si vous recherchez un fournisseur au Maroc pour une pompe Pedrollo destinée à un puits, un forage ou une installation d'irrigation, transmettez les données hydrauliques disponibles afin de vérifier la configuration appropriée.
