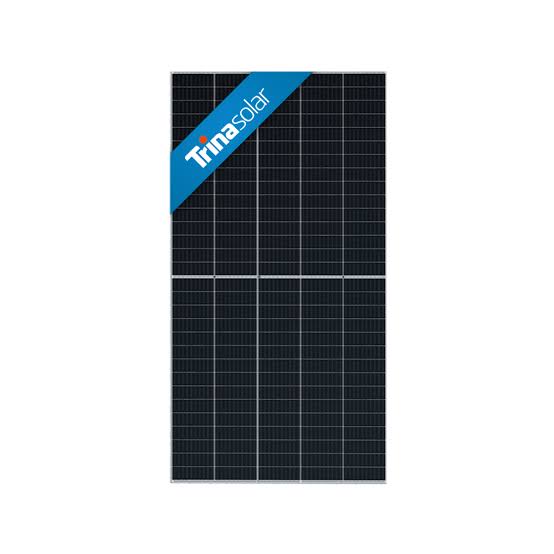

Panneau solaire Trina Solar Vertex N 705 W bifacial TOPCon – Prix au Maroc

Le panneau solaire Trina Solar Vertex N 705 W, référence de série TSM-NEG21C.20, est un module photovoltaïque monocristallin bifacial à technologie N-Type i-TOPCon et double vitrage. Avec une puissance nominale de 705 W et un rendement de module de 22,7 %, il est conçu pour les installations photovoltaïques recherchant une puissance élevée par panneau. Sa conception bifaciale permet de capter le rayonnement solaire sur les deux faces, selon les conditions d’installation.

Technologie N-Type i-TOPCon et conception bifaciale

Le panneau solaire Trina Solar Vertex N 705 W utilise des cellules monocristallines N-Type i-TOPCon. Cette technologie photovoltaïque transforme le rayonnement solaire en électricité continue. Sa conception bifaciale à double vitrage permet également de produire de l’électricité à partir du rayonnement reçu sur la face arrière, en fonction de la surface réfléchissante, de la hauteur de montage et de la configuration de l’installation.

Performances photovoltaïques

Avec une puissance nominale de 705 W et un rendement de module de 22,7 %, ce panneau est adapté aux projets nécessitant une puissance élevée par module. Sa tension au point de puissance maximale est de 40,7 V et son courant correspondant est de 17,33 A, dans les conditions standard de test (STC). Le dimensionnement électrique doit tenir compte des caractéristiques des modules, des onduleurs et des conditions de fonctionnement de l’installation.

Double vitrage et protection

Le module est équipé d’un verre avant trempé à revêtement antireflet de 2,0 mm et d’un verre arrière trempé de 2,0 mm. Son boîtier de jonction est classé IP68. La fiche constructeur indique une tension maximale du système de 1 500 V DC et une température de fonctionnement comprise entre −40 °C et +85 °C. Ces caractéristiques doivent être prises en compte lors de la conception et de l’installation du système photovoltaïque.

Domaines d’utilisation

Le Trina Solar Vertex N 705 W peut être étudié pour les centrales photovoltaïques au sol, les installations commerciales et industrielles ainsi que les projets agricoles adaptés à la production photovoltaïque. Son utilisation dans une installation résidentielle ou de pompage solaire dépend du dimensionnement, de la compatibilité électrique et des équipements retenus.

Pour un projet au Maroc, TECAS Énergie Solaire peut être contactée afin de vérifier la référence recherchée et de demander une offre adaptée aux besoins de l’installation.

Fiche technique

Les données électriques indiquées ci-dessous correspondent aux conditions standard de test (STC), sauf mention contraire.

• Marque : Trina Solar

• Gamme : Vertex N

• Modèle / référence de série : TSM-NEG21C.20

• Référence de puissance : 705 W

• Type de produit : panneau solaire photovoltaïque bifacial

• Technologie : cellules monocristallines N-Type i-TOPCon

• Nombre de cellules : 132

• Puissance maximale (Pmax) : 705 W

• Tolérance de puissance : 0 à +5 W

• Tension au point de puissance maximale (Vmp) : 40,7 V

• Courant au point de puissance maximale (Imp) : 17,33 A

• Tension en circuit ouvert (Voc) : 48,8 V

• Courant de court-circuit (Isc) : 18,36 A

• Rendement du module : 22,7 %

• Bifacialité : 80 % ± 5 %

• Tension maximale du système : 1 500 V DC

• Fusible de série maximal : 35 A

• Coefficient de température de Pmax : −0,29 %/°C

• Coefficient de température de Voc : −0,24 %/°C

• Coefficient de température de Isc : +0,04 %/°C

• Température nominale de fonctionnement de la cellule (NOCT) : 43 °C ± 2 °C

• Température de fonctionnement : −40 °C à +85 °C

• Dimensions du module : 2 384 × 1 303 × 33 mm

• Poids : 38,3 kg

• Verre avant : verre trempé de 2,0 mm avec revêtement antireflet

• Verre arrière : verre trempé de 2,0 mm, avec revêtement blanc selon la fiche

• Cadre : alliage d’aluminium anodisé

• Boîtier de jonction : IP68

• Câbles : câble photovoltaïque de 4,0 mm²

• Longueur des câbles en orientation portrait : 350/280 mm, longueur personnalisable selon la fiche

• Connecteurs mentionnés par le fabricant : MC4 EVO2 / TS4 Plus / TS4, selon la configuration régionale

• Garantie produit indiquée par le fabricant : 12 ans

• Garantie de puissance indiquée par le fabricant : 30 ans

• Dégradation de puissance indiquée : 1 % la première année, puis 0,4 % par an

Source technique : fiche officielle Trina Solar, version TSM_EN_2024_B. Les conditions contractuelles de garantie applicables doivent être vérifiées dans les documents de garantie du fabricant.

Avantages du produit

1. Puissance nominale de 705 W : adaptée aux projets recherchant une puissance élevée par panneau.

2. Technologie N-Type i-TOPCon : technologie de cellules monocristallines indiquée dans la documentation officielle.

3. Conception bifaciale : permet de capter le rayonnement sur la face avant et la face arrière.

4. Double vitrage : verre trempé de 2,0 mm sur chacune des deux faces.

5. Rendement de 22,7 % : valeur officielle du modèle 705 W dans les conditions STC.

6. Boîtier de jonction IP68 : indice de protection indiqué par le fabricant.

7. Compatibilité avec les systèmes jusqu’à 1 500 V DC : sous réserve du respect des caractéristiques électriques et des règles de dimensionnement.

8. Garantie de puissance de 30 ans indiquée dans la fiche : à appliquer selon les conditions officielles de garantie.

Applications recommandées

• Centrales photovoltaïques au sol : projets dimensionnés pour des modules de forte puissance.

• Installations commerciales : production d’électricité pour les bâtiments et les activités professionnelles.

• Installations industrielles : projets photovoltaïques dont le dimensionnement électrique est compatible avec les caractéristiques du module.

• Projets agricoles : installations photovoltaïques adaptées aux besoins énergétiques des exploitations.

• Grandes installations photovoltaïques : projets nécessitant une étude de la production, de la structure de montage et du rendement bifacial.

Le choix du panneau doit être validé en fonction de la structure porteuse, de l’exposition, du câblage, de l’onduleur et des conditions d’installation. L’utilisation en pompage solaire dépend notamment de la compatibilité avec le variateur ou l’onduleur de pompage retenu.

Prix au Maroc : sur demande.

Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.

Panneau solaire Trina Solar 705 W bifacial au Maroc

Le panneau solaire Trina Solar Vertex N 705 W, appartenant à la série TSM-NEG21C.20, est un module photovoltaïque bifacial conçu pour les installations qui recherchent une puissance élevée par panneau. Il utilise des cellules monocristallines N-Type i-TOPCon et une structure à double vitrage. Selon la fiche technique officielle correspondant à cette génération, le module présente une puissance nominale de 705 W et un rendement de 22,7 % dans les conditions standard de test.

La technologie bifaciale permet de produire de l’électricité à partir du rayonnement reçu sur les deux faces du panneau. La production supplémentaire liée à la face arrière dépend notamment de la réflexion du sol, de la hauteur de montage, de l’espacement entre les rangées et de l’environnement du projet. Une étude de l’installation est donc nécessaire pour évaluer le gain énergétique attendu.

Au Maroc, le panneau Trina Solar 705 W peut être envisagé pour des centrales photovoltaïques au sol, des projets commerciaux, des installations industrielles et certaines applications agricoles. Son intégration nécessite de vérifier les tensions, les courants, la configuration des chaînes photovoltaïques, les limites de l’onduleur et les caractéristiques de la structure de montage.

Pour les professionnels qui recherchent un panneau solaire Trina Solar 705 W au Maroc, il est important de vérifier la référence exacte et la version de la fiche technique avant de valider le dimensionnement. La documentation utilisée ici est celle de la série TSM-NEG21C.20 en version 2024, couvrant les puissances de 695 à 720 W. Elle ne doit pas être confondue avec les générations plus récentes de la gamme.

TECAS Énergie Solaire accompagne la demande de renseignements sur les équipements photovoltaïques et permet aux clients de solliciter une offre adaptée à leur projet. Pour connaître le prix au Maroc, vérifier la disponibilité du modèle 705 W ou demander une étude technique, contactez TECAS Énergie Solaire. La puissance et la quantité à retenir doivent être définies selon les besoins énergétiques, les conditions d’installation et les équipements associés.

Besoin d’un prix, d’une étude technique ou d’une vérification de disponibilité ? Contactez TECAS Énergie Solaire et demandez votre devis :

https://tecas.ma/demande-devis

E-mail : info@tecas.ma
