Panneau solaire Trina Solar Vertex N 710 W bifacial TOPCon – Prix au Maroc

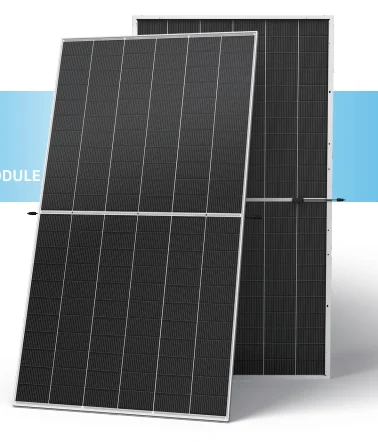

Le panneau solaire Trina Solar Vertex N 710 W, référence de série TSM-NEG21C.20, est un module photovoltaïque monocristallin bifacial à double vitrage utilisant la technologie N-Type i-TOPCon. Avec une puissance nominale de 710 W et un rendement de module de 22,9 % dans les conditions standard de test, il est conçu pour les installations photovoltaïques de grande puissance, notamment commerciales, industrielles et les centrales solaires. Sa conception bifaciale permet également de valoriser le rayonnement reçu sur la face arrière selon les conditions d’installation.

Technologie N-Type i-TOPCon et conception bifaciale

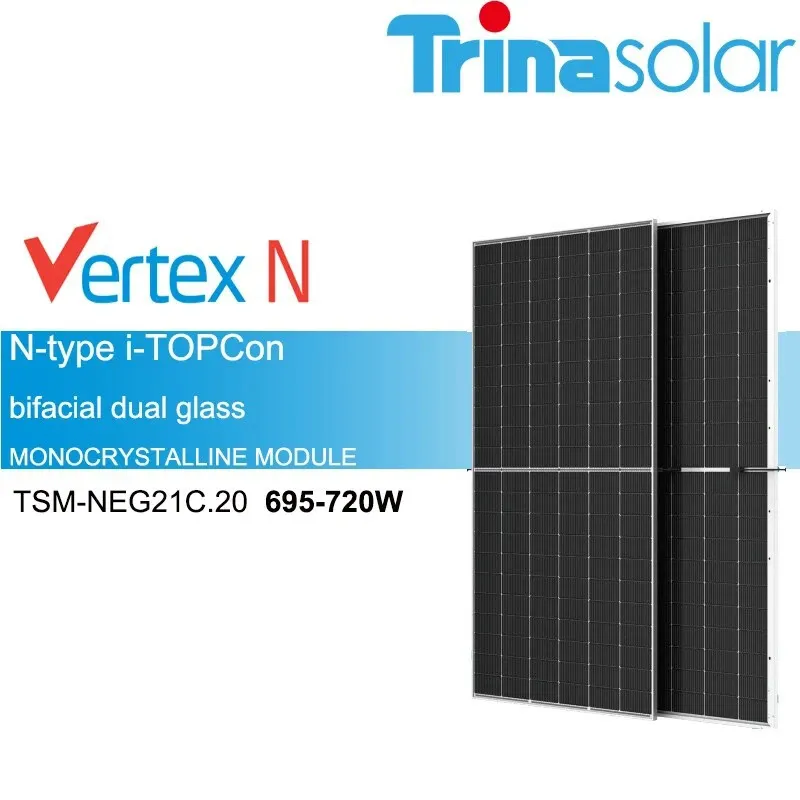

Le Trina Solar Vertex N TSM-NEG21C.20 appartient à une série de modules photovoltaïques N-Type i-TOPCon. Sa structure bifaciale à double vitrage permet de produire de l’électricité à partir du rayonnement capté par la face avant et de valoriser une partie du rayonnement reçu sur la face arrière.

La production supplémentaire liée à la face arrière dépend notamment de la réflexion du sol, de la hauteur de montage, de l’espacement entre les rangées et de l’environnement du site. Elle ne représente pas une puissance supplémentaire garantie dans toutes les installations.

Puissance et performances électriques

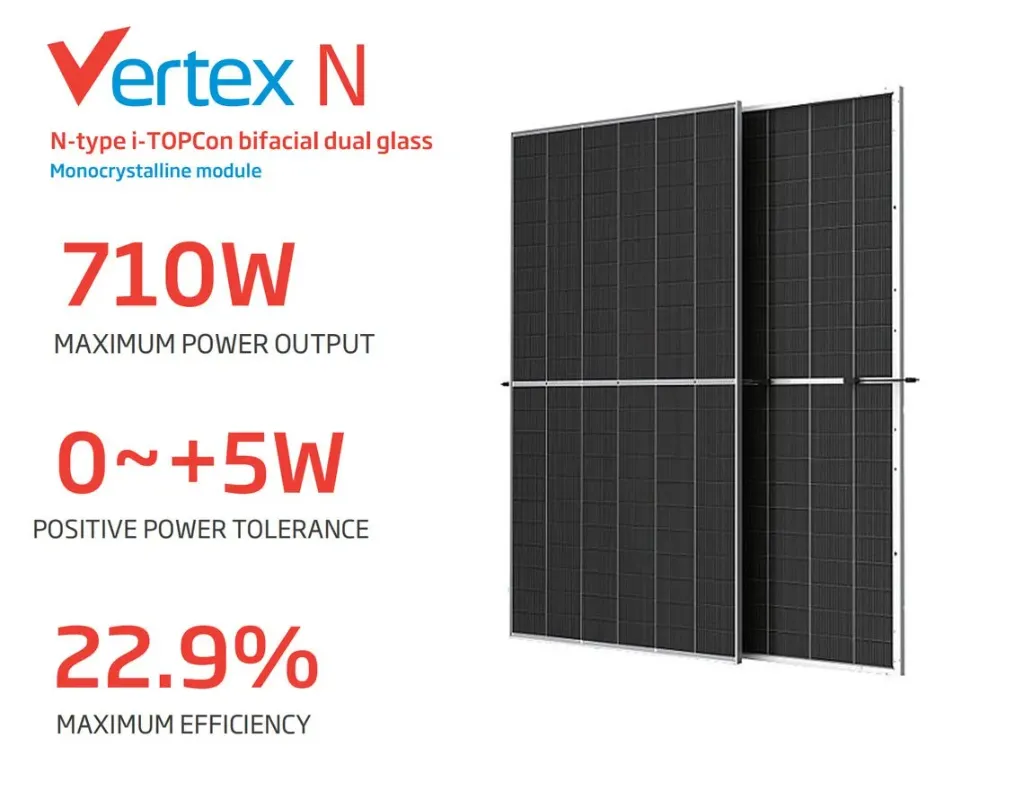

Le modèle 710 W présente une puissance maximale nominale de 710 W et un rendement de module de 22,9 % dans les conditions standard de test (STC). Sa tension au point de puissance maximale est de 40,9 V et son courant au point de puissance maximale de 17,36 A.

Construction et protection

Le module comprend 132 cellules et mesure 2 384 × 1 303 × 33 mm, pour un poids de 38,3 kg. Il est équipé de vitrages avant et arrière de 2,0 mm et d’une boîte de jonction IP68. La fiche technique indique une tension maximale du système de 1 500 V DC, un fusible en série maximal de 35 A et une plage de température de fonctionnement de −40 °C à +85 °C.

Compatibilité et dimensionnement

La sélection de l’onduleur et le nombre de panneaux par chaîne doivent être calculés selon les limites de tension et de courant DC, la plage MPPT de l’onduleur, les conditions climatiques et les règles de conception du projet. La tension maximale du système de 1 500 V DC ne signifie pas que ce panneau est compatible avec tous les onduleurs.

Pour les installations de pompage solaire, la compatibilité doit également être vérifiée avec le variateur ou l’onduleur de pompage prévu.

Fiche technique

Caractéristiques du modèle 710 W, d’après la fiche technique officielle Trina Solar TSM-NEG21C.20, série 695–720 W. Les valeurs électriques indiquées sont mesurées dans les conditions standard de test (STC).

• Marque : Trina Solar

• Gamme : Vertex N

• Modèle de série : TSM-NEG21C.20

• Puissance nominale : 710 W

• Type de produit : panneau solaire photovoltaïque bifacial

• Technologie : cellules monocristallines N-Type i-TOPCon, double vitrage

• Puissance maximale (Pmax) : 710 W

• Rendement du module : 22,9 %

• Tension au point de puissance maximale (Vmp) : 40,9 V

• Courant au point de puissance maximale (Imp) : 17,36 A

• Tension en circuit ouvert (Voc) : 49,0 V

• Courant de court-circuit (Isc) : 18,40 A

• Tolérance de puissance : 0 à +5 W

• Coefficient de température de Pmax : −0,29 %/°C

• Coefficient de température de Voc : −0,24 %/°C

• Coefficient de température de Isc : +0,04 %/°C

• Nombre de cellules : 132

• Dimensions : 2 384 × 1 303 × 33 mm

• Poids : 38,3 kg

• Verre avant : 2,0 mm, verre trempé à haute transmission avec revêtement antireflet

• Verre arrière : 2,0 mm, verre trempé

• Section des câbles : 4 mm²

• Longueur des câbles en montage portrait : 370 mm / 230 mm ; longueur personnalisable selon la fiche

• Connecteurs : MC4 EVO2 / TS4 Plus / TS4, selon configuration choisie

• Boîte de jonction : IP68

• Tension maximale du système : 1 500 V DC

• Température de fonctionnement : −40 °C à +85 °C

• Calibre maximal du fusible en série : 35 A

• Bifacialité : 80 % ± 5 %

• Conditions STC : irradiance de 1 000 W/m², température des cellules de 25 °C et masse d’air AM 1.5

Les caractéristiques telles que la fréquence, les tensions d’entrée et de sortie d’un convertisseur, la communication et une garantie commerciale applicable à la vente ne sont pas renseignées ici, car elles ne correspondent pas à des caractéristiques confirmées du panneau dans la fiche technique citée.

Avantages du produit

• Puissance nominale de 710 W : adaptée aux projets photovoltaïques de grande puissance.

• Technologie N-Type i-TOPCon : technologie de cellules documentée par le fabricant.

• Conception bifaciale : permet de valoriser le rayonnement reçu par les deux faces.

• Double vitrage : verre de 2,0 mm à l’avant et à l’arrière.

• Rendement de 22,9 % : rendement nominal indiqué pour le modèle 710 W dans les conditions STC.

• Boîte de jonction IP68 : indice de protection documenté.

• Tension maximale du système de 1 500 V DC : utile pour le dimensionnement des chaînes compatibles.

• Caractéristiques électriques et mécaniques détaillées : facilitent l’étude et le choix des équipements compatibles.

Applications recommandées

Le panneau Trina Solar Vertex N 710 W peut être étudié pour les applications suivantes, sous réserve d’un dimensionnement adapté :

• Installations photovoltaïques commerciales.

• Toitures et bâtiments industriels compatibles avec les dimensions et le poids du module.

• Centrales photovoltaïques au sol.

• Projets solaires agricoles.

• Installations photovoltaïques de grande puissance.

Pour le pompage solaire, la compatibilité doit être vérifiée avec le variateur ou l’onduleur de pompage et les caractéristiques électriques de l’installation.

Prix au Maroc : sur demande.

Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.

Panneau solaire Trina Solar 710 W au Maroc

Le panneau solaire Trina Solar Vertex N 710 W, appartenant à la série TSM-NEG21C.20, est un module photovoltaïque monocristallin bifacial utilisant la technologie N-Type i-TOPCon et une structure à double vitrage. Il est destiné aux installations qui recherchent une puissance élevée par panneau et une conception adaptée aux projets photovoltaïques commerciaux, industriels, agricoles et aux centrales solaires.

Avec une puissance nominale de 710 W et un rendement de module de 22,9 % dans les conditions standard de test, ce panneau Trina Solar permet de préparer des configurations photovoltaïques en tenant compte des contraintes de surface, de puissance et de raccordement. Sa conception bifaciale peut contribuer à la production d’électricité grâce au rayonnement reçu par la face arrière. Le gain réel dépend notamment de la réflexion du sol, de la hauteur de montage et de l’agencement des panneaux.

Les données électriques du modèle, dont une tension de fonctionnement de 40,9 V et un courant de fonctionnement de 17,36 A au point de puissance maximale, servent à vérifier la compatibilité avec l’onduleur et à calculer le nombre de modules par chaîne. La tension maximale du système de 1 500 V DC doit être respectée, tout comme les limites de courant et de tension des autres équipements.

Au Maroc, le choix d’un panneau bifacial de grande puissance nécessite d’étudier les caractéristiques du site, la structure de montage, les conditions d’ensoleillement et l’espace disponible. Une étude préalable permet de sélectionner une configuration adaptée aux exigences du projet sans supposer un gain de production non garanti.

TECAS Énergie Solaire propose aux professionnels et aux porteurs de projets un point de contact pour leurs demandes concernant les équipements photovoltaïques. Pour connaître le prix au Maroc du panneau Trina Solar 710 W, confirmer sa disponibilité ou demander une offre, contactez TECAS Énergie Solaire. Si vous recherchez un fournisseur au Maroc pour un projet solaire, précisez la puissance souhaitée, le type d’installation et les équipements prévus afin de faciliter l’étude de votre demande.

Besoin d’un prix, d’une étude technique ou d’une vérification de disponibilité ? Contactez TECAS Énergie Solaire et demandez votre devis :

https://tecas.ma/demande-devis

E-mail : info@tecas.ma
