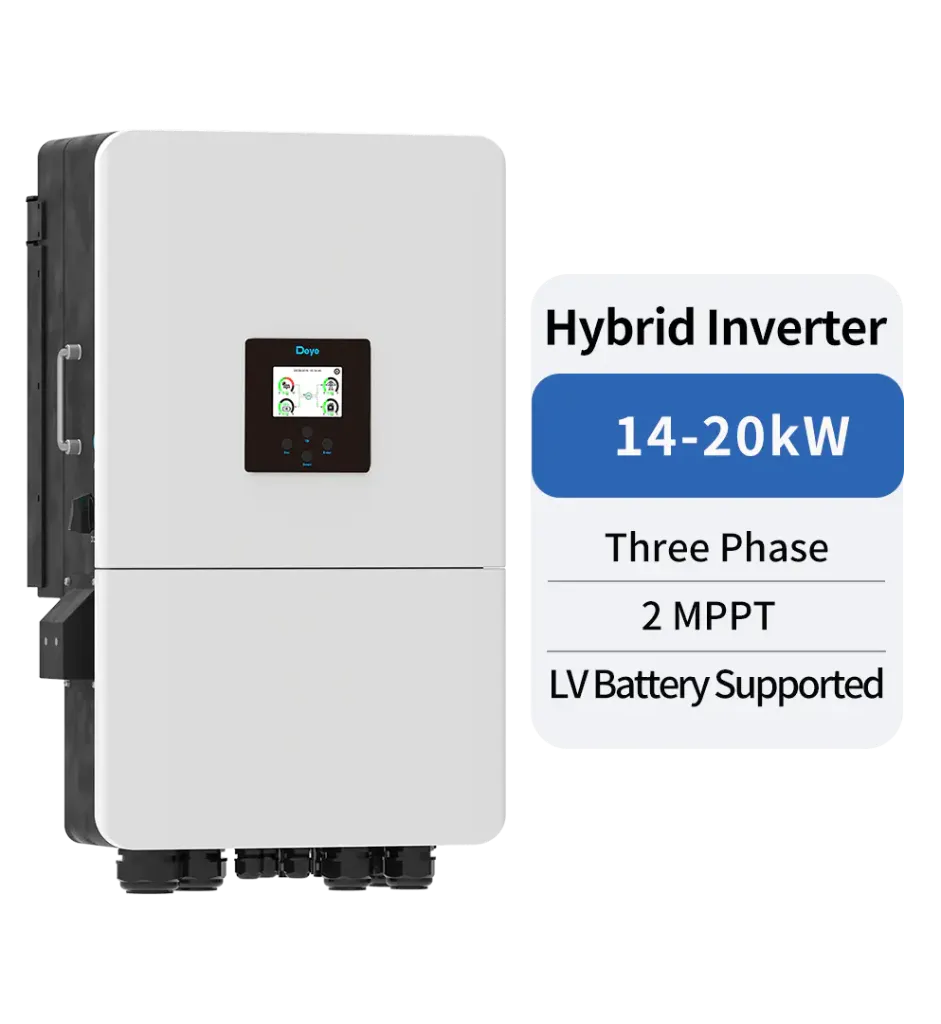

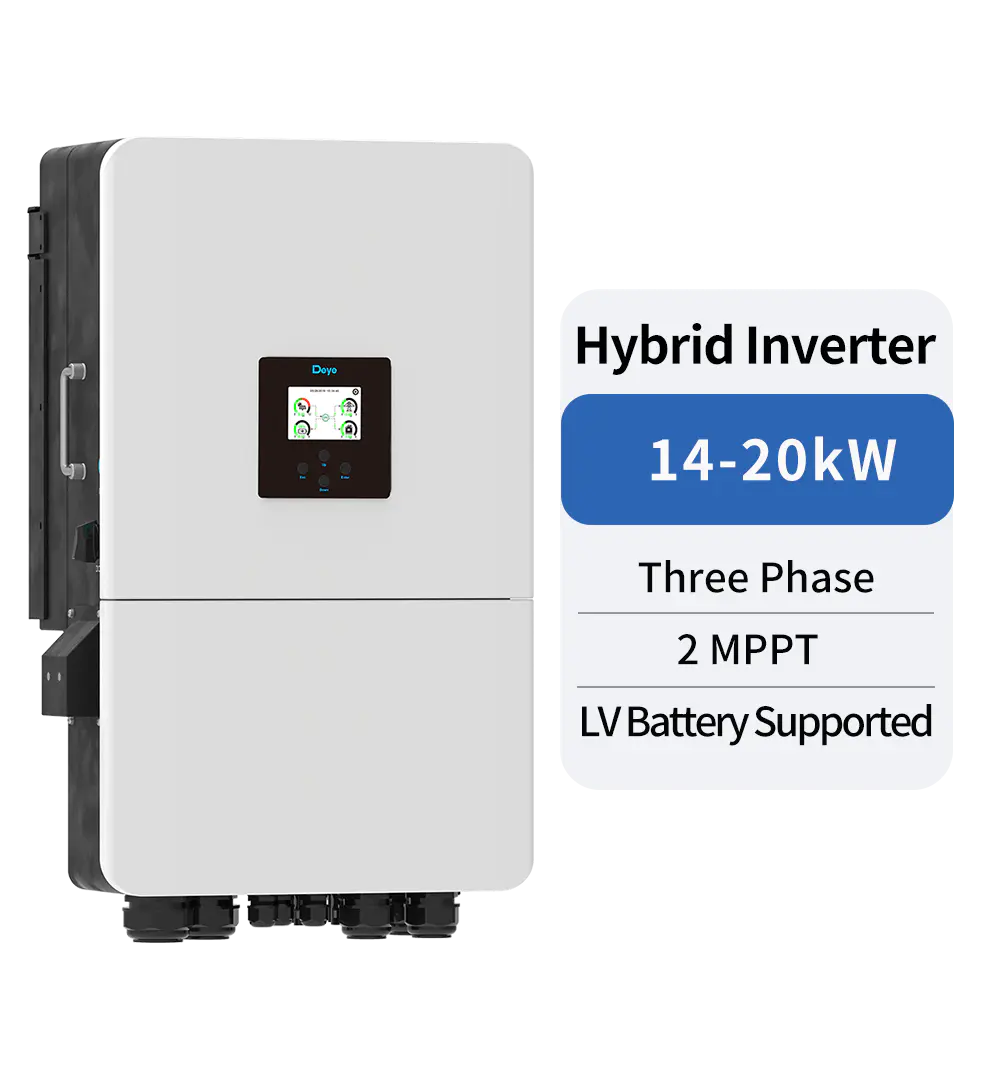

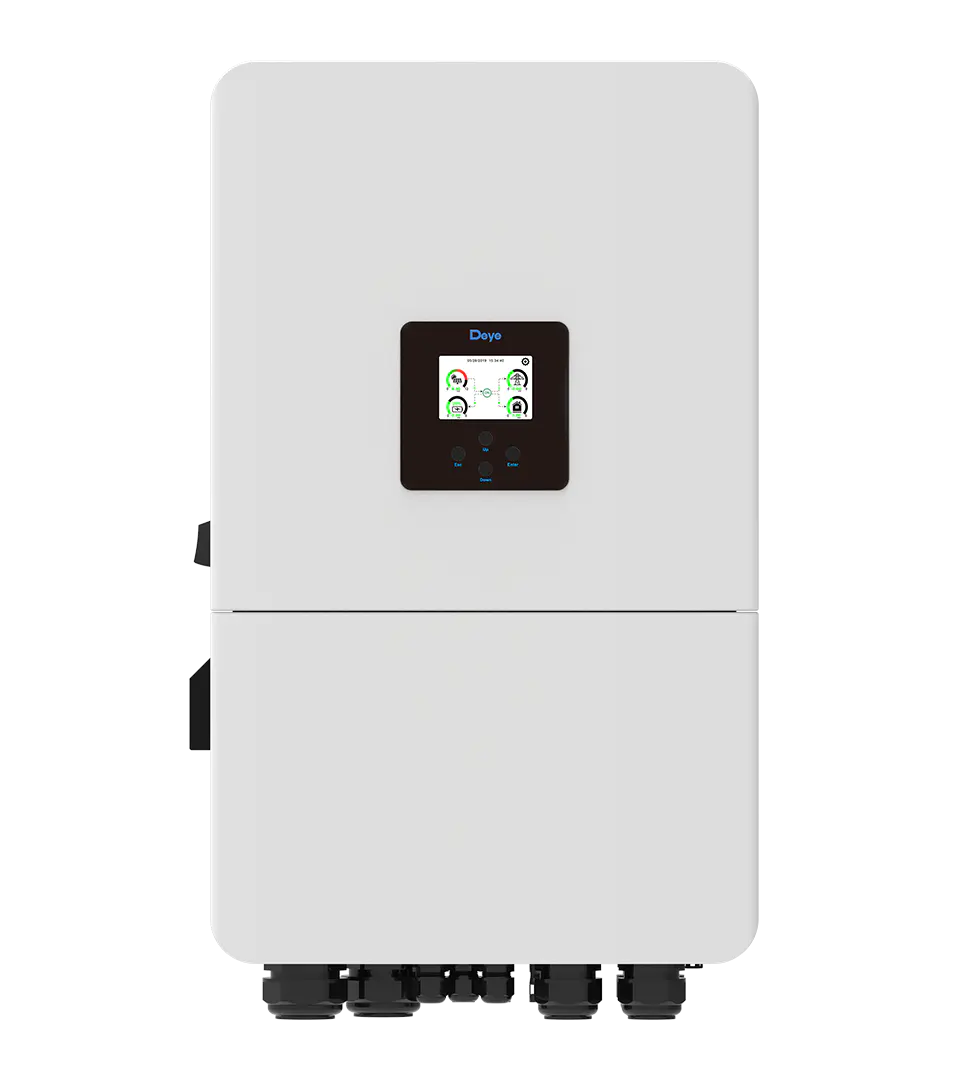

Onduleur Deye SUN-20K-SG05LP3-EU-SM2 20 kW – Prix au Maroc

L’onduleur Deye SUN-20K-SG05LP3-EU-SM2 est un onduleur hybride triphasé basse tension de 20 kW destiné aux installations photovoltaïques avec stockage. Il fonctionne avec des batteries de 40 à 60 V, plomb-acide ou lithium-ion, et intègre deux trackers MPPT. Il permet le fonctionnement sur réseau ou hors réseau, le couplage AC, la mise en parallèle de plusieurs unités et la gestion de l’énergie issue d’un générateur diesel.

Le Deye SUN-20K-SG05LP3-EU-SM2 est un onduleur hybride triphasé basse tension de 20 kW appartenant à la série SUN-14/15/16/18/20K-SG05LP3-EU-SM2. Il associe la conversion de l’énergie photovoltaïque, la gestion du stockage sur batteries et l’alimentation triphasée dans une solution destinée aux installations nécessitant une puissance importante.

Technologie hybride basse tension

Le modèle fonctionne avec des batteries plomb-acide ou lithium-ion dans une plage de tension de 40 à 60 V. Il dispose de deux entrées batterie et offre un courant maximal de charge de 350 A ainsi qu’un courant maximal de décharge de 350 A. Pour les batteries lithium-ion, la stratégie de charge est auto-adaptative au BMS.

Entrée photovoltaïque et MPPT

Le SUN-20K-SG05LP3-EU-SM2 accepte jusqu’à 40 000 W de puissance PV maximale admissible et jusqu’à 32 000 W de puissance PV d’entrée. Sa tension PV maximale est de 800 V, avec une tension de démarrage de 160 V et une plage de fonctionnement MPPT de 160 à 650 V.

L’onduleur possède 2 trackers MPPT avec une configuration de 2+2 chaînes par tracker. Le courant PV maximal en fonctionnement est de 36+36 A et le courant maximal de court-circuit d’entrée est de 54+54 A.

Fonctionnement triphasé

La puissance active nominale d’entrée/sortie AC est de 20 000 W, soit 20 kW, avec une puissance apparente maximale de 22 000 VA. Le fabricant indique des tensions nominales de 220/380 V et 230/400 V, une connexion 3L+N+PE et une fréquence réseau de 50/60 Hz selon la plage spécifiée.

La série offre une sortie 100 % déséquilibrée, avec une puissance maximale pouvant atteindre 50 % de la puissance nominale sur chaque phase. Elle permet également le couplage AC pour moderniser une installation solaire existante.

Stockage et fonctionnement sur réseau ou hors réseau

Le fabricant indique la possibilité de mettre jusqu’à 10 unités en parallèle pour les configurations sur réseau et hors réseau prévues par le système. Plusieurs batteries peuvent également être mises en parallèle. L’onduleur dispose de 6 périodes de programmation pour la charge et la décharge des batteries et peut stocker l’énergie provenant d’un générateur diesel.

Protection et sécurité

Le SUN-20K-SG05LP3-EU-SM2 intègre notamment une protection contre l’inversion de polarité DC, les surintensités et surtensions AC, les courts-circuits AC, les composants DC, l’anti-îlotage, ainsi que la détection d’impédance d’isolement et du courant résiduel. Une protection contre les surtensions de type II est indiquée côté DC et AC.

Fiche technique

• Marque : Deye

• Modèle : SUN-20K-SG05LP3-EU-SM2

• Référence : SUN-20K-SG05LP3-EU-SM2

• Type de produit : Onduleur hybride triphasé

• Technologie : Hybride basse tension LV

• Puissance active nominale AC : 20 000 W / 20 kW

• Puissance apparente maximale AC : 22 000 VA

• Type de batterie : Plomb-acide ou lithium-ion

• Plage de tension batterie : 40–60 V

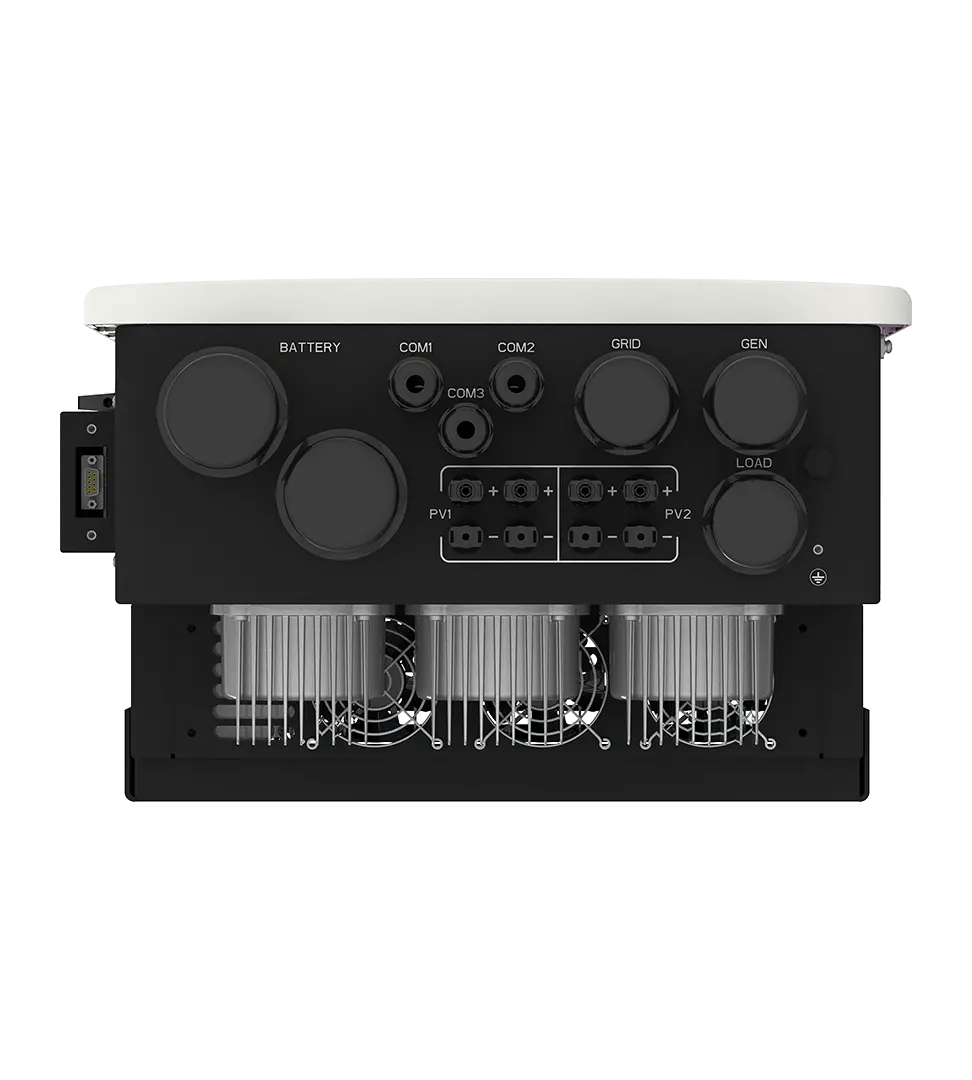

• Nombre d’entrées batterie : 2

• Courant maximal de charge : 350 A

• Courant maximal de décharge : 350 A

• Stratégie de charge lithium-ion : Auto-adaptation au BMS

• Puissance PV maximale admissible : 40 000 W

• Puissance PV maximale d’entrée : 32 000 W

• Tension PV maximale : 800 V

• Tension de démarrage PV : 160 V

• Plage de tension MPPT : 160–650 V

• Tension PV nominale : 550 V

• Nombre de trackers MPPT : 2

• Nombre de chaînes par MPPT : 2+2

• Courant PV maximal en fonctionnement : 36+36 A

• Courant maximal de court-circuit PV : 54+54 A

• Puissance de crête hors réseau : 2 fois la puissance nominale pendant 10 s

• Tension nominale d’entrée/sortie : 220/380 V, 230/400 V

• Plage de tension : 0,85 Un–1,1 Un

• Courant nominal d’entrée/sortie AC : 30,4/29 A

• Courant maximal d’entrée/sortie AC : 33,4/31,9 A

• Courant de passage AC continu maximal : 70 A

• Facteur de puissance réglable : 0,8 en avance à 0,8 en retard

• Fréquence réseau : 50/45–55 Hz ; 60/55–65 Hz

• Connexion réseau : 3L+N+PE

• THDi : <3 % de la puissance nominale

• Courant d’injection DC : <0,5 % In

• Rendement maximal : 97,6 %

• Rendement européen : 97,0 %

• Rendement MPPT : >99 %

• Indice de protection : IP65

• Température de fonctionnement : -40 à +60 °C, avec réduction de puissance au-delà de 45 °C

• Humidité ambiante admissible : 0–100 %

• Altitude admissible : 3000 m

• Niveau sonore : <60 dB

• Dimensions : 456 × 750 × 268,5 mm, hors connecteurs et supports

• Poids : 51,9 kg

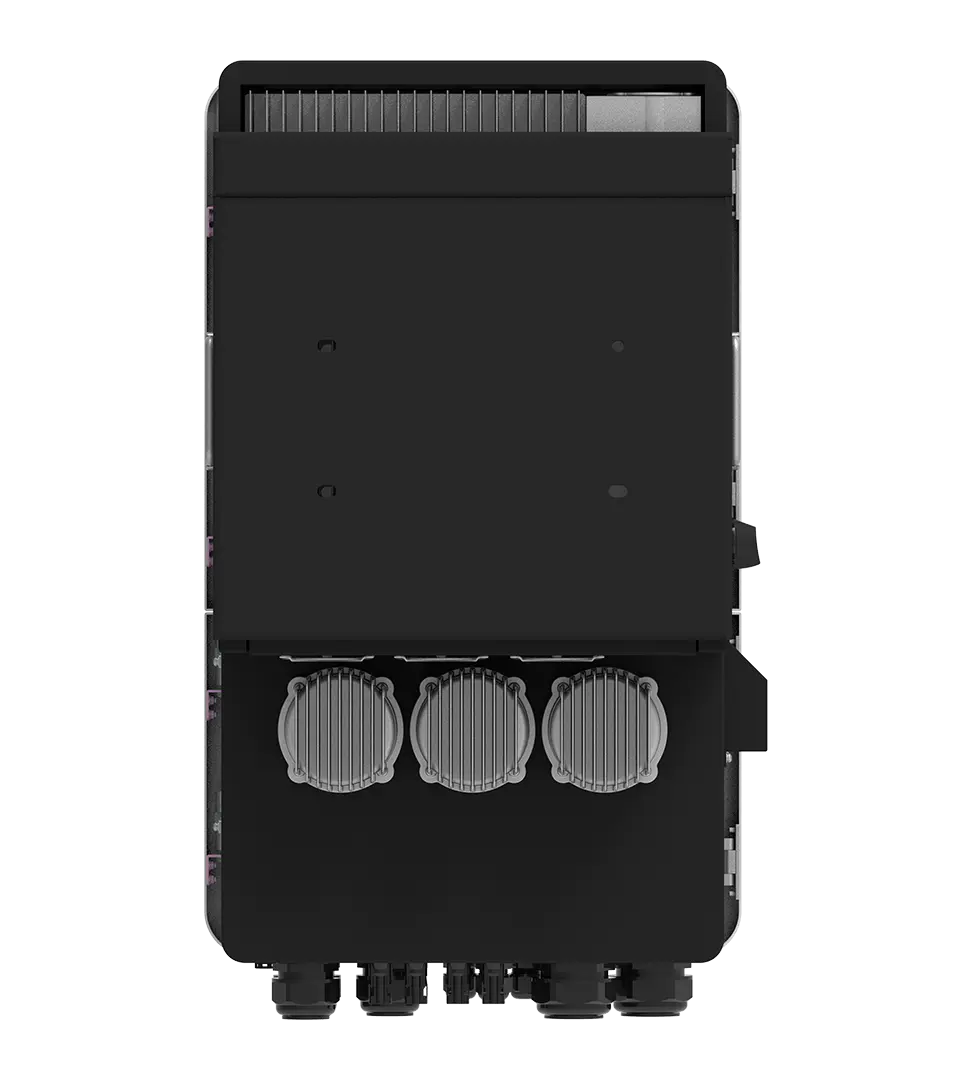

• Refroidissement : Refroidissement intelligent par air

• Topologie : Non isolée

• Catégorie de surtension : OVC II DC / OVC III AC

• Communication : RS485 / RS232 / CAN

• Surveillance : GPRS / Wi-Fi / Bluetooth / 4G / LAN en option

• Protections intégrées : inversion de polarité DC, surintensité de sortie AC, protection thermique, surtension de sortie AC, court-circuit de sortie AC, surveillance des composants DC, protection anti-îlotage, interrupteur DC, détection d’impédance d’isolement et détection du courant résiduel

• Protection contre les surtensions : Type II DC / Type II AC

• Garantie constructeur : 5 ans / 10 ans selon le site final d’installation et la politique de garantie

Avantages du produit

• Puissance active nominale de 20 kW pour les installations triphasées nécessitant une puissance importante.

• Technologie hybride basse tension avec batterie de 40 à 60 V.

• Compatibilité avec batteries plomb-acide et lithium-ion.

• Courant maximal de charge et de décharge de 350 A.

• Puissance PV maximale admissible de 40 000 W.

• Deux trackers MPPT avec configuration 2+2 chaînes.

• Fonction de couplage AC pour la modernisation d’une installation solaire existante.

• Protection IP65 et dispositifs de protection électrique intégrés.

Applications recommandées

Le Deye SUN-20K-SG05LP3-EU-SM2 est adapté aux projets photovoltaïques triphasés nécessitant une solution hybride avec stockage basse tension, notamment :

• Installations photovoltaïques avec batteries basse tension.

• Installations photovoltaïques triphasées avec stockage.

• Projets fonctionnant sur réseau ou hors réseau.

• Modernisation d’installations photovoltaïques existantes par couplage AC.

• Installations nécessitant plusieurs onduleurs en parallèle.

• Projets intégrant le stockage d’énergie provenant d’un générateur diesel.

• Installations photovoltaïques commerciales, professionnelles ou industrielles lorsque les caractéristiques électriques du projet correspondent aux spécifications du fabricant.

Le dimensionnement final doit tenir compte de la puissance PV, de la tension et du courant des batteries, des charges et des caractéristiques du réseau.

Prix au Maroc : sur demande.

Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.

L’onduleur Deye SUN-20K-SG05LP3-EU-SM2 est un onduleur hybride triphasé basse tension de 20 kW destiné aux installations photovoltaïques avec stockage. Ce modèle de la gamme Deye SG05LP3-EU-SM2 combine la conversion de l’énergie solaire, la gestion des batteries et l’alimentation triphasée dans une solution conçue pour les installations nécessitant une puissance élevée.

Le Deye SUN-20K-SG05LP3-EU-SM2 fonctionne avec des batteries plomb-acide ou lithium-ion de 40 à 60 V. Son courant maximal de charge et de décharge atteint 350 A. Il accepte jusqu’à 40 000 W de puissance PV admissible et jusqu’à 32 000 W de puissance PV d’entrée, avec une tension PV maximale de 800 V et une plage MPPT de 160 à 650 V. Deux trackers MPPT sont intégrés, avec deux chaînes par tracker.

Pour les projets photovoltaïques au Maroc, cet onduleur peut convenir aux installations triphasées avec stockage basse tension, aux projets fonctionnant sur réseau ou hors réseau et aux systèmes nécessitant une évolution ultérieure par mise en parallèle. Deye indique également une fonction de couplage AC destinée à la modernisation d’une installation solaire existante ainsi que la possibilité de stocker l’énergie provenant d’un générateur diesel.

Le SUN-20K-SG05LP3-EU-SM2 offre une puissance active nominale de 20 kW, une puissance apparente maximale de 22 000 VA et un rendement maximal de 97,6 %. Son indice de protection IP65 et ses dispositifs de protection intégrés permettent de répondre aux contraintes techniques prévues par le fabricant pour ce type d’installation.

Pour connaître le prix au Maroc, vérifier la disponibilité du modèle exact SUN-20K-SG05LP3-EU-SM2 et obtenir une offre adaptée à votre projet, TECAS Énergie Solaire peut être contacté comme fournisseur au Maroc pour cette solution photovoltaïque.
