Description technique

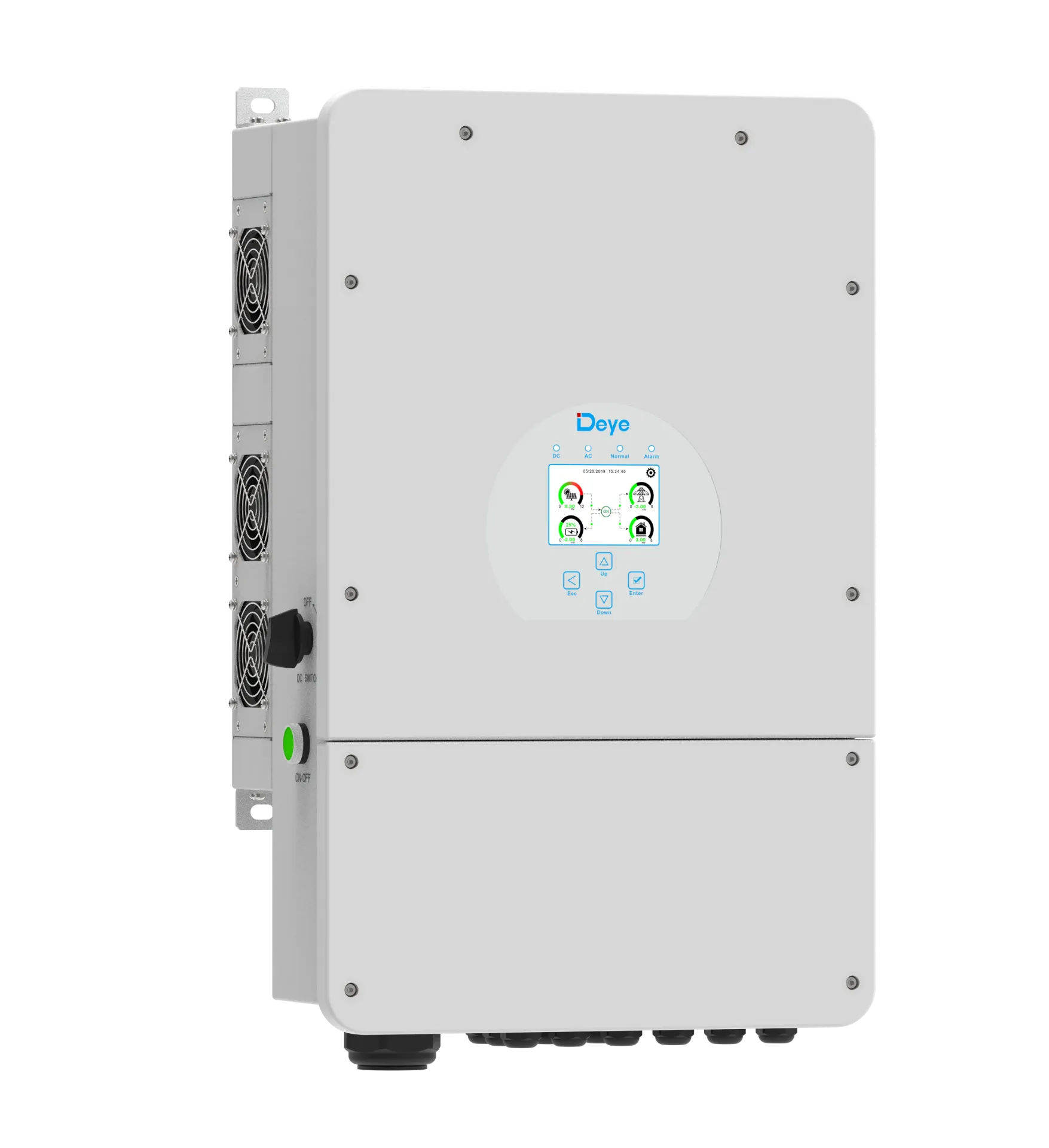

Onduleur Deye SG02LP1-EU-AM2/AM3 7,6–12 kW | Prix au Maroc
L’onduleur hybride Deye SG02LP1-EU-AM2/AM3 est une solution monophasée basse tension disponible de 7,6 à 12 kW, destinée aux installations photovoltaïques avec stockage. Compatible avec les batteries plomb-acide ou lithium-ion de 40 à 60 V, il intègre 2 ou 3 MPPT selon le modèle, un rendement maximal de 97,6 %, une protection IP65 et un écran LCD tactile couleur. (Deye)
Technologie hybride basse tension
Le Deye SG02LP1-EU-AM2/AM3 appartient à la série SUN-7.6/8/10/12K-SG02LP1-EU-AM2/AM3. Cette gamme regroupe des onduleurs hybrides monophasés basse tension (LV) conçus pour gérer l’énergie photovoltaïque, le stockage sur batterie et l’alimentation AC de l’installation. (Deye)
La série fonctionne avec des batteries plomb-acide ou lithium-ion dans une plage de 40 à 60 V. Pour les batteries lithium-ion, la stratégie de charge s’adapte au BMS. Le courant maximal de charge et de décharge atteint 190 A sur les versions 7,6 et 8 kW, 220 A sur le 10 kW et 250 A sur le 12 kW. (Fiche technique officielle Deye)
Gestion photovoltaïque
Les modèles SUN-7.6K-SG02LP1-EU-AM2 et SUN-8K-SG02LP1-EU-AM2 disposent de 2 MPPT, avec 2 chaînes par tracker. Les modèles SUN-10K-SG02LP1-EU-AM3 et SUN-12K-SG02LP1-EU-AM3 disposent de 3 MPPT, avec 2 chaînes par tracker. (Fiche technique officielle Deye)
La tension PV maximale est de 500 V, avec une tension de démarrage de 125 V et une plage MPPT de 150 à 425 V. La puissance PV maximale accessible varie de 15,2 à 24 kW selon le modèle. (Fiche technique officielle Deye)
Gestion de l’énergie et fonctionnement hybride
Le SG02LP1-EU-AM2/AM3 fournit une sortie monophasée 220/230 V et fonctionne à 50/60 Hz. En mode hors réseau, la puissance de pointe peut atteindre 2 fois la puissance nominale pendant 10 secondes. (Fiche technique officielle Deye)
La série prend en charge le couplage AC pour moderniser une installation solaire existante, la connexion de plusieurs batteries en parallèle ainsi que la mise en parallèle de plusieurs unités pour les fonctionnements sur réseau et hors réseau. Elle prend également en charge le stockage d’énergie provenant d’un générateur diesel. (Deye)
La gestion de la batterie peut être programmée sur 6 périodes de charge et de décharge. (Deye)
Protection et sécurité
L’onduleur bénéficie d’un indice de protection IP65, d’un refroidissement par air intelligent et d’une plage de température de fonctionnement de -40 à +60 °C, avec déclassement au-delà de 45 °C. (Fiche technique officielle Deye)
Les protections intégrées comprennent notamment la protection contre l’inversion de polarité DC, les surintensités et surtensions AC, les courts-circuits AC, la protection thermique, la surveillance de composante DC, l’anti-îlotage, la détection d’impédance d’isolement et la détection de courant résiduel. Une protection AFCI est disponible en option. La protection contre les surtensions est de type II côté DC et AC. (Fiche technique officielle Deye)
Références et modèles disponibles
| Référence | Puissance ou capacité | Tension batterie | Caractéristique principale |
|---|---|---|---|
| SUN-7.6K-SG02LP1-EU-AM2 | 7,6 kW | 40–60 V | Monophasé, 2 MPPT, 190 A |
| SUN-8K-SG02LP1-EU-AM2 | 8 kW | 40–60 V | Monophasé, 2 MPPT, 190 A |
| SUN-10K-SG02LP1-EU-AM3 | 10 kW | 40–60 V | Monophasé, 3 MPPT, 220 A |
| SUN-12K-SG02LP1-EU-AM3 | 12 kW | 40–60 V | Monophasé, 3 MPPT, 250 A |
Les quatre références sont explicitement identifiées dans la documentation officielle Deye actuelle. (Fiche technique officielle Deye)
Fiche technique
| Caractéristique | SUN-7.6K-SG02LP1-EU-AM2 | SUN-8K-SG02LP1-EU-AM2 | SUN-10K-SG02LP1-EU-AM3 | SUN-12K-SG02LP1-EU-AM3 |
|---|---|---|---|---|
| Marque | Deye | Deye | Deye | Deye |
| Modèle | SUN-7.6K-SG02LP1-EU-AM2 | SUN-8K-SG02LP1-EU-AM2 | SUN-10K-SG02LP1-EU-AM3 | SUN-12K-SG02LP1-EU-AM3 |
| Référence de série | SG02LP1-EU-AM2 | SG02LP1-EU-AM2 | SG02LP1-EU-AM3 | SG02LP1-EU-AM3 |
| Type de produit | Onduleur hybride | Onduleur hybride | Onduleur hybride | Onduleur hybride |
| Technologie | Basse tension LV | Basse tension LV | Basse tension LV | Basse tension LV |
| Phase | Monophasé | Monophasé | Monophasé | Monophasé |
| Puissance AC nominale | 7,6 kW | 8 kW | 10 kW | 12 kW |
| Batterie | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion |
| Tension batterie | 40–60 V | 40–60 V | 40–60 V | 40–60 V |
| Courant charge max. | 190 A | 190 A | 220 A | 250 A |
| Courant décharge max. | 190 A | 190 A | 220 A | 250 A |
| Nombre d’entrées batterie | 1 | 1 | 1 | 1 |
| Puissance PV maximale accessible | 15,2 kW | 16 kW | 20 kW | 24 kW |
| Puissance PV d’entrée maximale | 12,16 kW | 12,8 kW | 16 kW | 19,2 kW |
| Tension PV maximale | 500 V | 500 V | 500 V | 500 V |
| Tension de démarrage PV | 125 V | 125 V | 125 V | 125 V |
| Plage MPPT | 150–425 V | 150–425 V | 150–425 V | 150–425 V |
| Tension PV nominale | 370 V | 370 V | 370 V | 370 V |
| Courant PV maximal | 26 + 26 A | 26 + 26 A | 26 + 26 + 26 A | 26 + 26 + 26 A |
| Courant de court-circuit PV maximal | 44 + 44 A | 44 + 44 A | 44 + 44 + 44 A | 44 + 44 + 44 A |
| Nombre de MPPT | 2 | 2 | 3 | 3 |
| Chaînes par MPPT | 2 + 2 | 2 + 2 | 2 + 2 + 2 | 2 + 2 + 2 |
| Puissance apparente AC maximale | 8,36 kVA | 8,8 kVA | 11 kVA | 13,2 kVA |
| Courant AC nominal entrée/sortie | 34,6 / 33,1 A | 36,4 / 34,8 A | 45,5 / 43,5 A | 54,6 / 52,2 A |
| Courant AC maximal entrée/sortie | 34,6 / 33,1 A | 36,4 / 34,8 A | 45,5 / 43,5 A | 54,6 / 52,2 A |
| Passage AC continu maximal | 50 A | 50 A | 60 A | 60 A |
| Puissance de pointe hors réseau | 2 × nominale / 10 s | 2 × nominale / 10 s | 2 × nominale / 10 s | 2 × nominale / 10 s |
| Tension AC | 220/230 V | 220/230 V | 220/230 V | 220/230 V |
| Fréquence | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| THDi | <3 % | <3 % | <3 % | <3 % |
| Injection DC | <0,5 % In | <0,5 % In | <0,5 % In | <0,5 % In |
| Rendement maximal | 97,6 % | 97,6 % | 97,6 % | 97,6 % |
| Rendement européen | 96,5 % | 96,5 % | 96,5 % | 96,5 % |
| Rendement MPPT | >99 % | >99 % | >99 % | >99 % |
| Indice de protection | IP65 | IP65 | IP65 | IP65 |
| Température de fonctionnement | -40 à +60 °C | -40 à +60 °C | -40 à +60 °C | -40 à +60 °C |
| Déclassement | >45 °C | >45 °C | >45 °C | >45 °C |
| Humidité admissible | 0–100 % | 0–100 % | 0–100 % | 0–100 % |
| Altitude admissible | 2 000 m | 2 000 m | 2 000 m | 2 000 m |
| Niveau sonore | <45 dB | <45 dB | <45 dB | <45 dB |
| Dimensions | 420 × 670 × 233 mm | 420 × 670 × 233 mm | 420 × 670 × 233 mm | 420 × 670 × 233 mm |
| Poids | 35,6 kg | 35,6 kg | 35,6 kg | 35,6 kg |
| Communication | Wi-Fi, RS485, CAN | Wi-Fi, RS485, CAN | Wi-Fi, RS485, CAN | Wi-Fi, RS485, CAN |
| Affichage | LCD | LCD | LCD | LCD |
| Surveillance optionnelle | GPRS, Wi-Fi, Bluetooth, 4G, LAN | GPRS, Wi-Fi, Bluetooth, 4G, LAN | GPRS, Wi-Fi, Bluetooth, 4G, LAN | GPRS, Wi-Fi, Bluetooth, 4G, LAN |
| Refroidissement | Air intelligent | Air intelligent | Air intelligent | Air intelligent |
| Topologie | Solaire non isolé, batterie isolée | Solaire non isolé, batterie isolée | Solaire non isolé, batterie isolée | Solaire non isolé, batterie isolée |
| Protections surtension | Type II DC / Type II AC | Type II DC / Type II AC | Type II DC / Type II AC | Type II DC / Type II AC |
| Garantie constructeur | 5 ans / jusqu’à 10 ans* | 5 ans / jusqu’à 10 ans* | 5 ans / jusqu’à 10 ans* | 5 ans / jusqu’à 10 ans* |
* La durée de garantie dépend du pays d’installation final et de la politique de garantie du fabricant. (Fiche technique officielle Deye)
Protections intégrées
- Protection contre l’inversion de polarité DC.
- Protection contre les surintensités AC.
- Protection thermique.
- Protection contre les surtensions AC.
- Protection contre les courts-circuits AC.
- Surveillance de la composante DC.
- Protection anti-îlotage.
- Interrupteur DC.
- Détection de l’impédance d’isolement.
- Détection du courant résiduel.
- Protection AFCI disponible en option.
- Protection contre les surtensions de type II côté DC et AC. (Fiche technique officielle Deye)
Avantages du produit
- Gamme monophasée de 7,6 à 12 kW.
- Batteries basse tension 40–60 V compatibles plomb-acide ou lithium-ion.
- 2 MPPT sur les modèles 7,6 et 8 kW et 3 MPPT sur les modèles 10 et 12 kW.
- Courant de charge/décharge jusqu’à 250 A.
- Rendement maximal de 97,6 %.
- Fonctionnement raccordé au réseau et hors réseau.
- Couplage AC pour la modernisation d’une installation solaire existante.
- Protection IP65, refroidissement intelligent et écran LCD tactile couleur. (Deye)
Applications recommandées
Le Deye SG02LP1-EU-AM2/AM3 est adapté notamment aux :
- Installations photovoltaïques résidentielles monophasées avec stockage.
- Installations solaires pour petits projets commerciaux.
- Systèmes d’autoconsommation avec batterie basse tension.
- Installations photovoltaïques avec fonctionnement raccordé au réseau ou hors réseau.
- Modernisation d’installations photovoltaïques existantes par couplage AC.
- Systèmes intégrant plusieurs batteries en parallèle.
- Installations pouvant intégrer le stockage d’énergie provenant d’un générateur diesel. (Deye)
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
L’onduleur Deye SG02LP1-EU-AM2/AM3 est un onduleur hybride monophasé basse tension conçu pour les installations photovoltaïques avec stockage d’énergie. La gamme comprend les modèles SUN-7.6K-SG02LP1-EU-AM2, SUN-8K-SG02LP1-EU-AM2, SUN-10K-SG02LP1-EU-AM3 et SUN-12K-SG02LP1-EU-AM3, avec des puissances de 7,6 à 12 kW. (Deye)
Cette solution fonctionne avec des batteries plomb-acide ou lithium-ion de 40 à 60 V. Le courant maximal de charge et de décharge atteint 190 A sur les modèles 7,6 et 8 kW, 220 A sur le modèle 10 kW et 250 A sur le modèle 12 kW. La partie photovoltaïque accepte jusqu’à 500 V, avec une plage MPPT de 150 à 425 V. (Fiche technique officielle Deye)
Les modèles 7,6 et 8 kW disposent de 2 MPPT, tandis que les versions 10 et 12 kW disposent de 3 MPPT. La puissance PV maximale accessible atteint respectivement 15,2 kW, 16 kW, 20 kW et 24 kW. Le rendement maximal de la série atteint 97,6 %, avec une efficacité MPPT supérieure à 99 %. (Fiche technique officielle Deye)
Au Maroc, le Deye SG02LP1-EU-AM2/AM3 constitue une solution destinée aux installations photovoltaïques monophasées avec stockage, notamment dans le résidentiel et certains projets commerciaux. Son fonctionnement sur réseau et hors réseau, son couplage AC et sa compatibilité avec plusieurs batteries permettent de réaliser différentes configurations énergétiques. (Deye)
Pour connaître le prix au Maroc du Deye SG02LP1-EU-AM2/AM3, sélectionner entre 7,6 kW, 8 kW, 10 kW et 12 kW et vérifier la disponibilité, contactez TECAS Énergie Solaire. En tant que fournisseur au Maroc de solutions photovoltaïques, TECAS Énergie Solaire peut vous orienter vers la configuration correspondant aux caractéristiques de votre installation.
