Les Utilisations de Câble Solaire
Destiné à être utilisé dans les systèmes d'alimentation photovoltaïque et applications similaires. Convient pour installations fixes et mobiles (légères) à la fois intérieure et extérieure, sans protection. Peut également être installé dans les canalisations et les conduits
visible ou couvert. Convient également pour une installation directement sous terre, ou enterré dans des tubes souterrains selon la norme CEI 11-17
Description technique

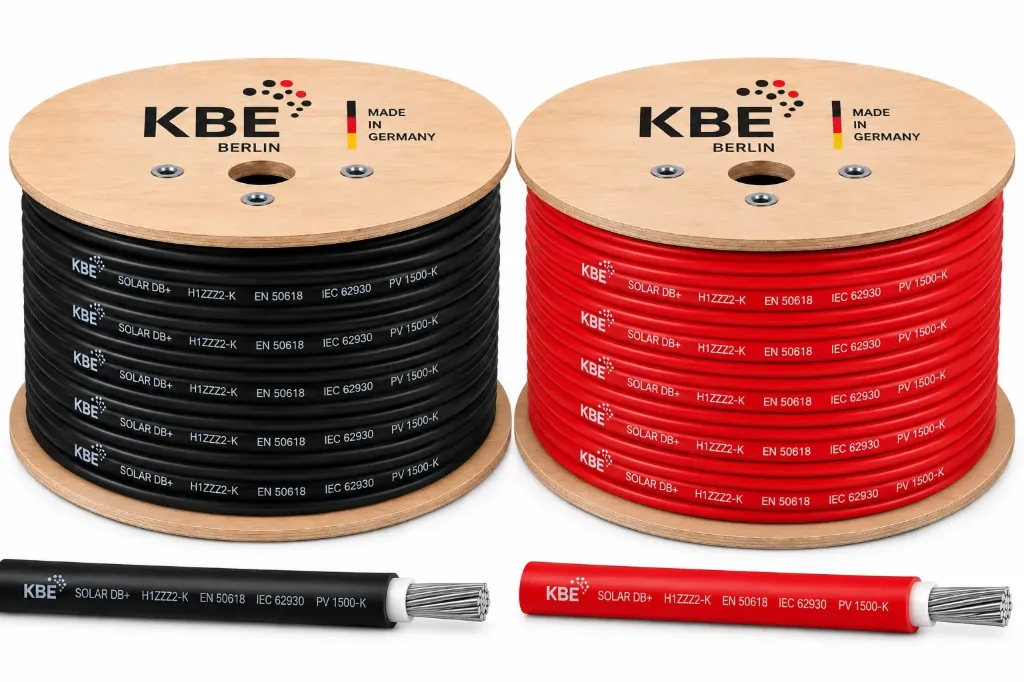

Câble Solaire KBE Solar DB+ H1Z2Z2-K – 4 / 6 / 10 mm² – 1500 V DC – Prix au Maroc
Le KBE Solar DB+ H1Z2Z2-K est un câble solaire photovoltaïque fabriqué en Allemagne, disponible en 4 mm², 6 mm² et 10 mm². Conçu pour 1 500 V DC, il associe un conducteur flexible en cuivre étamé classe 5 à une isolation et une gaine en polyoléfine spéciale réticulée. Certifié selon EN 50618, IEC 62930 et 2 PfG 1169/10.19, il convient aux installations photovoltaïques exigeantes.
Le KBE Solar DB+ est le modèle officiel correspondant à la désignation H1Z2Z2-K / 62930 IEC 131 / PV 1500-K. Il est spécifiquement développé pour le câblage des systèmes photovoltaïques et assure la liaison électrique entre les modules solaires, les onduleurs et les autres composants du circuit DC.
Sa construction repose sur un conducteur E-Cu étamé conforme à IEC 60228 classe 5, entouré d'une isolation en polyoléfine spéciale réticulée et d'une gaine réalisée dans le même type de matériau. Cette conception offre la flexibilité nécessaire au câblage photovoltaïque tout en répondant aux contraintes des installations extérieures.
Le câble est conçu pour une tension nominale de 1,5/1,5 kV DC et une tension de service maximale admissible de 1,8/1,8 kV DC selon la fiche technique officielle. Il est également certifié conformément à EN 50618 (H1Z2Z2-K), IEC 62930 (62930 IEC 131) et 2 PfG 1169/10.19 (PV 1500-K).
Le KBE Solar DB+ bénéficie d'une résistance élevée aux UV et à l'eau, peut être utilisé pour l'enfouissement direct et présente une classe de réaction au feu Dca selon CPR. Il est sans halogène et résiste également aux solutions acides et alcalines selon les essais indiqués par KBE.
Sa température ambiante de fonctionnement documentée est comprise entre -40 °C et +90 °C. La température maximale du conducteur est de 120 °C, tandis que la température de court-circuit peut atteindre 250 °C pendant 5 secondes maximum. Le fabricant indique une durée de vie prévue de 25 ans.
Les couleurs officielles disponibles sont noir, rouge et bleu. KBE documente également des conditionnements en couronnes de 100 m et en bobines de 500 m et 1 000 m, selon les sections et références.
Références et sections disponibles
| Référence / désignation | Section | Tension | Caractéristique principale |
|---|---|---|---|
| KBE Solar DB+ H1Z2Z2-K | 4 mm² | 1 500 V DC | Ø extérieur 5,4 mm – résistance max. 5,09 mΩ/m |
| KBE Solar DB+ H1Z2Z2-K | 6 mm² | 1 500 V DC | Ø extérieur 6,0 mm – résistance max. 3,39 mΩ/m |
| KBE Solar DB+ H1Z2Z2-K | 10 mm² | 1 500 V DC | Ø extérieur 7,1 mm – résistance max. 1,95 mΩ/m |
Les trois sections sont explicitement documentées dans la fiche technique officielle KBE.
Références fabricant par section et couleur
| Section | Noir | Rouge | Bleu |
|---|---|---|---|
| 4 mm² – 500/1 000 m | 730400015060QUSW | 730400015060QURT | 730400015060QUBL |
| 4 mm² – 100 m | 820400015060QUSW | 820400015060QURT | 820400015060QUBL |
| 6 mm² – 500/1 000 m | 730600015060QUSW | 730600015060QURT | 730600015060QUBL |
| 6 mm² – 100 m | 820600015060QUSW | 820600015060QURT | 820600015060QUBL |
| 10 mm² – 500 m | 731000015060QUSW | 731000015060QURT | 731000015060QUBL |
| 10 mm² – 100 m | 821000015060QUSW | 821000015060QURT | 821000015060QUBL |
Fiche technique
Marque : KBE Elektrotechnik GmbH
Modèle : KBE Solar DB+
Référence / désignation : H1Z2Z2-K / 62930 IEC 131 / PV 1500-K
Type de produit : câble solaire photovoltaïque DC
Sections disponibles : 4 mm² / 6 mm² / 10 mm²
Conducteur : cuivre E-Cu étamé selon IEC 60228 classe 5
Isolation : polyoléfine spéciale réticulée
Gaine : polyoléfine spéciale réticulée
Tension nominale DC : 1,5/1,5 kV DC
Tension nominale AC : 1,0/1,0 kV AC
Tension de service maximale admissible : 1,8/1,8 kV DC
Intensité admissible : selon EN 50618, tableau A-3
Température ambiante de fonctionnement : -40 °C à +90 °C
Température minimale d'installation : -25 °C
Température maximale du conducteur : 120 °C
Température de court-circuit : 250 °C, maximum 5 s
Rayon de courbure : ≥ 4 × diamètre extérieur
Couleurs de gaine : rouge, bleu, noir
Durée de vie prévue : 25 ans
Normes / certifications : DIN EN 50618, IEC 62930, 2 PfG 1169/10.19
Certificat TÜV Rheinland : R60147048
Classe CPR : Dca selon EN 50575:2014
Résistance aux UV : oui, testée selon les exigences indiquées par KBE
Enfouissement direct : oui
Sans halogène : oui
Résistance aux acides et alcalis : testée selon EN 60811-404
Origine : Made in Germany.
Caractéristiques dimensionnelles
| Section | Structure conducteur | Résistance max. | Isolation min. | Gaine min. | Ø extérieur | Poids |
|---|---|---|---|---|---|---|
| 4 mm² | 56 × 0,310 mm | 5,09 mΩ/m | 0,53 mm | 0,58 mm | 5,4 mm | 55 kg/km |
| 6 mm² | 80 × 0,310 mm | 3,39 mΩ/m | 0,53 mm | 0,58 mm | 6,0 mm | 75 kg/km |
| 10 mm² | 80 × 0,410 mm | 1,95 mΩ/m | 0,53 mm | 0,58 mm | 7,1 mm | 115 kg/km |
Avantages du KBE Solar DB+
1 500 V DC : conçu et testé pour les installations photovoltaïques fonctionnant jusqu'à 1 500 V DC, avec une tension de service maximale admissible documentée de 1 800 V DC.
Triple certification : EN 50618, IEC 62930 et 2 PfG 1169/10.19.
Conducteur flexible en cuivre étamé classe 5, adapté au câblage photovoltaïque.
Résistance élevée aux UV et à l'eau, adaptée aux contraintes des installations solaires extérieures.
Enfouissement direct autorisé par la conception du câble et ses matériaux d'isolation.
Sans halogène et faible émission de fumée, conformément aux caractéristiques et essais documentés par KBE.
Durée de vie prévue de 25 ans selon la documentation fabricant.
Compatibilité avec les connecteurs courants utilisés dans les installations photovoltaïques.
Applications recommandées
Le KBE Solar DB+ H1Z2Z2-K est destiné aux systèmes photovoltaïques pour assurer notamment la liaison entre les modules solaires, l'onduleur et les autres composants électriques du système. KBE confirme également son utilisation en conditions extérieures difficiles, son aptitude à l'enfouissement direct et son optimisation pour les installations photovoltaïques flottantes.
Il peut ainsi être intégré, selon le dimensionnement électrique du projet, aux installations photovoltaïques :
résidentielles ;
commerciales ;
industrielles ;
agricoles ;
de pompage solaire ;
aux centrales photovoltaïques ;
aux installations photovoltaïques flottantes.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
Le KBE Solar DB+ H1Z2Z2-K 1500 V DC constitue une solution de câblage destinée aux installations photovoltaïques nécessitant un câble DC certifié, flexible et conçu pour résister aux conditions d'utilisation extérieures. Fabriqué en Allemagne par KBE Elektrotechnik, il est proposé en sections officielles de 4 mm², 6 mm² et 10 mm² et en couleurs noire, rouge et bleue.
Pour un projet photovoltaïque au Maroc, le choix de la section du câble solaire doit notamment tenir compte des caractéristiques électriques de l'installation. Les trois sections KBE présentent des résistances maximales différentes : 5,09 mΩ/m pour 4 mm², 3,39 mΩ/m pour 6 mm² et 1,95 mΩ/m pour 10 mm². Ces données permettent au professionnel chargé du dimensionnement de sélectionner le câble en fonction des contraintes du circuit photovoltaïque.
Le câble KBE Solar DB+ H1Z2Z2-K est certifié selon EN 50618 et IEC 62930 ainsi que selon 2 PfG 1169/10.19. Il est conçu pour 1 500 V DC, résiste aux UV et à l'eau et peut être directement enterré. Sa plage de fonctionnement de -40 °C à +90 °C et sa durée de vie prévue de 25 ans répondent aux exigences des installations photovoltaïques destinées à fonctionner durablement en extérieur.
TECAS Énergie Solaire propose le câble solaire KBE au Maroc pour les besoins de câblage DC des installations photovoltaïques résidentielles, professionnelles, agricoles et des centrales solaires. Pour connaître le prix au Maroc, choisir entre 4 mm², 6 mm² et 10 mm², ou vérifier une référence KBE particulière, une étude du courant, de la longueur du circuit et des contraintes du projet permet de déterminer la section appropriée.
Pour rechercher un fournisseur au Maroc de câble solaire KBE H1Z2Z2-K, contactez TECAS Énergie Solaire afin de vérifier la disponibilité de la section et de la couleur nécessaires à votre installation.
